Déplacement précis du mannequin
Creo+
Emplacement dans l'interface utilisateur : lorsque vous utilisez la poignée 3D dans l'environnement du mannequin, le paramètre incrémentiel indiqué peut être modifié.
Vidéos
Description

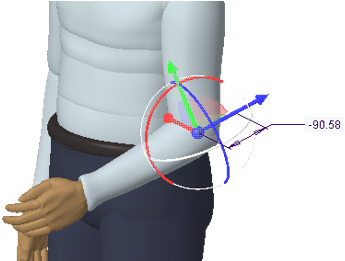

Les segments du mannequin peuvent désormais être réorientés avec un incrément de poignée 3D précis pour un contrôle angulaire et linéaire. Lorsque vous utilisez la poignée 3D, une valeur de glissement incrémentielle peut être vue et remplacée manuellement par le nombre souhaité.

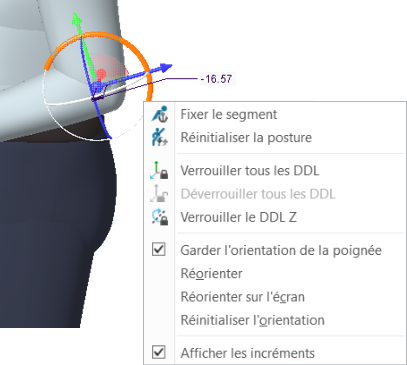

L'affichage de cet incrément peut être désactivé dans le menu de raccourcis de la poignée (bouton droit de la souris).
En outre, il existe une option permettant de verrouiller l'orientation linéaire de la poignée après le déplacement, afin que plusieurs incréments puissent être fournis avec la même orientation.
Avantages
La poignée 3D permet de visualiser et de contrôler avec précision les positions des segments du mannequin.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | manikin_dim_drag_lock y*/n Lorsque vous effectuez un mouvement planaire avec la poignée 3D et que vous entrez une valeur de translation le long d'un axe, la cote de l'axe orthogonal est verrouillée. • Lorsque l'option est définie sur Yes : Lorsque vous entrez une valeur pour une cote, le mouvement se fera uniquement dans cette direction, même en mode 2D (planaire). L'autre cote ne sera pas modifiée. • Lorsque l'option est définie sur No : Le système autorisera un mouvement dans la direction orthogonale. |
