Amélioration de GD&T Advisor : plans d'annotation sélectionnables par l'utilisateur
Creo+

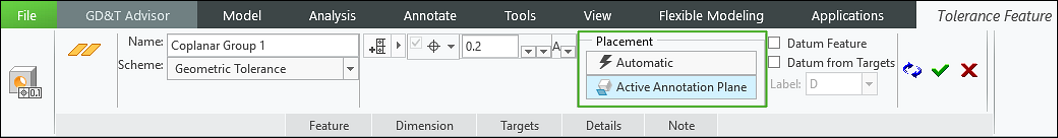

Emplacement dans l'interface utilisateur : lors de la définition d'une fonction fonctionnelle, l'option Plan d'annotation actif (Active Annotation Plane) est disponible sous Placement (Placement), comme illustré ci-dessous :
Vidéos
Description

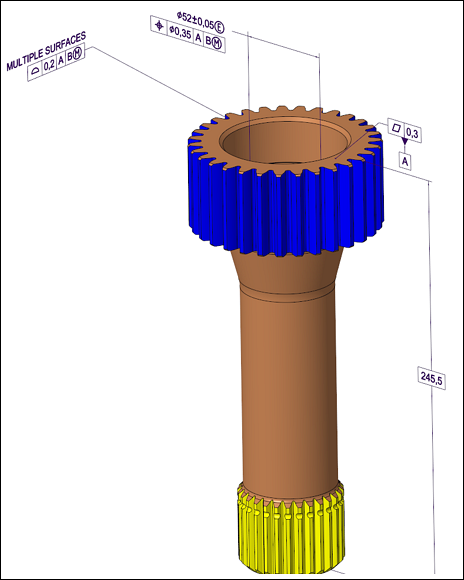

Lorsque vous définissez une nouvelle fonction fonctionnelle dans GD&T Advisor, vous pouvez désormais contrôler le placement des annotations générées par GD&T Advisor.
• Automatique (Automatic) : les annotations sont placées sur le plan sélectionné automatiquement par GD&T Advisor.
• Plan d'annotation actif (Active Annotation Plane) : les annotations sont placées sur le plan sélectionné dans l'onglet Annotation (Annotate). Pour placer des annotations sur un autre plan, vous pouvez sélectionner le plan ou en créer un dans l'onglet Annotation (Annotate).
Avantages
Cette amélioration procure davantage de flexibilité et de contrôle sur la création d'annotations lorsque vous utilisez GD&T Advisor.
Informations supplémentaires
Conseils : | Lorsque vous sélectionnez l'option Plan d'annotation actif (Active Annotation Plane), GD&T Advisor utilise le dernier plan d'annotation sélectionné dans l'onglet Annotation (Annotate) pour créer des annotations. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
