Amélioration de GD&T Advisor : prise en charge de méthodes supplémentaires de collecte de références sémantiques
Creo+
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description
Auparavant, GD&T Advisor ne prenait pas en charge les surfaces d'intention ni les surfaces individuelles dans le collecteur Jeux de surfaces (Surface sets).

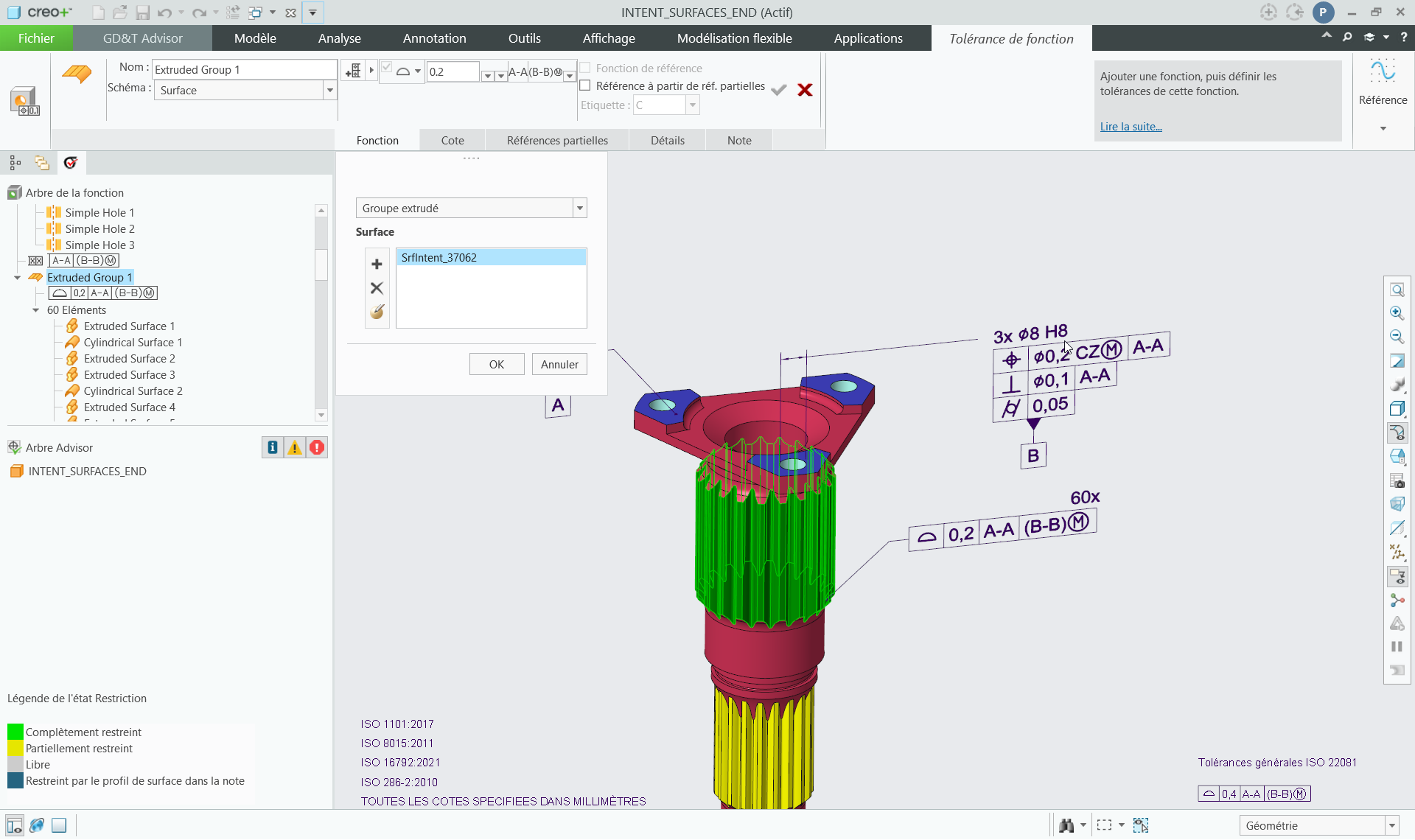

Vous pouvez désormais exploiter les surfaces d'intention Creo et les collecter en tant que références sémantiques pour les annotations lorsque vous utilisez GD&T Advisor.
Les améliorations suivantes ont été implémentées :
• Vous pouvez utiliser l'option Sélectionner dans la liste (Pick from List) pour collecter les surfaces d'intention lors de la définition de nouvelles fonctions fonctionnelles dans GD&T Advisor ou de la validation des annotations Creo contenant des surfaces d'intention, qu'elles soient ajoutées aux collecteurs Individuel (Individual) ou Jeux de surfaces (Surface sets).
• GD&T Advisor prend désormais en charge et valide les références individuelles ajoutées au collecteur Jeux de surfaces (Surface sets) pour les annotations.
Avantages
Cette nouveauté améliore le processus en permettant aux surfaces d'intention Creo de collecter rapidement plusieurs surfaces représentant l'intention de conception de manière associative. Elles seront mises à jour au fur et à mesure de l'évolution du modèle. Les utilisateurs économisent ainsi beaucoup de temps et d'efforts par rapport à la collecte manuelle des surfaces de manière non associative.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Dans cette version, GD&T Advisor ne prend pas encore en charge les méthodes de collecte suivantes pour la création ou la validation des annotations GD&T : • Fonctions de référence de type Surfaces d'intention (Intent surfaces) utilisées par les annotations Creo • Surfaces collectées à l'aide de méthodes de collecte basées sur des règles, telles que les surfaces amorce et frontière, les surfaces de boucle, etc. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
