Amélioration de GD&T Advisor : méthodes de sélection basées sur des règles et fonctions de référence pour la collecte de références sémantiques
Creo+
Emplacement dans l'interface utilisateur : N/A
Description
Auparavant, GD&T Advisor ne prenait pas en charge les collections basées sur des règles, ni non plus les fonctions de référence. Par conséquent, pour les géométries complexes, les utilisateurs ne pouvaient sélectionner que manuellement plusieurs surfaces, ce qui était à la fois fastidieux et non paramétrique pour les mises à jour de modèles.
Avec cette amélioration, GD&T Advisor propose désormais de nouvelles méthodes de collecte des références sémantiques lors de la création ou de la validation des annotations :

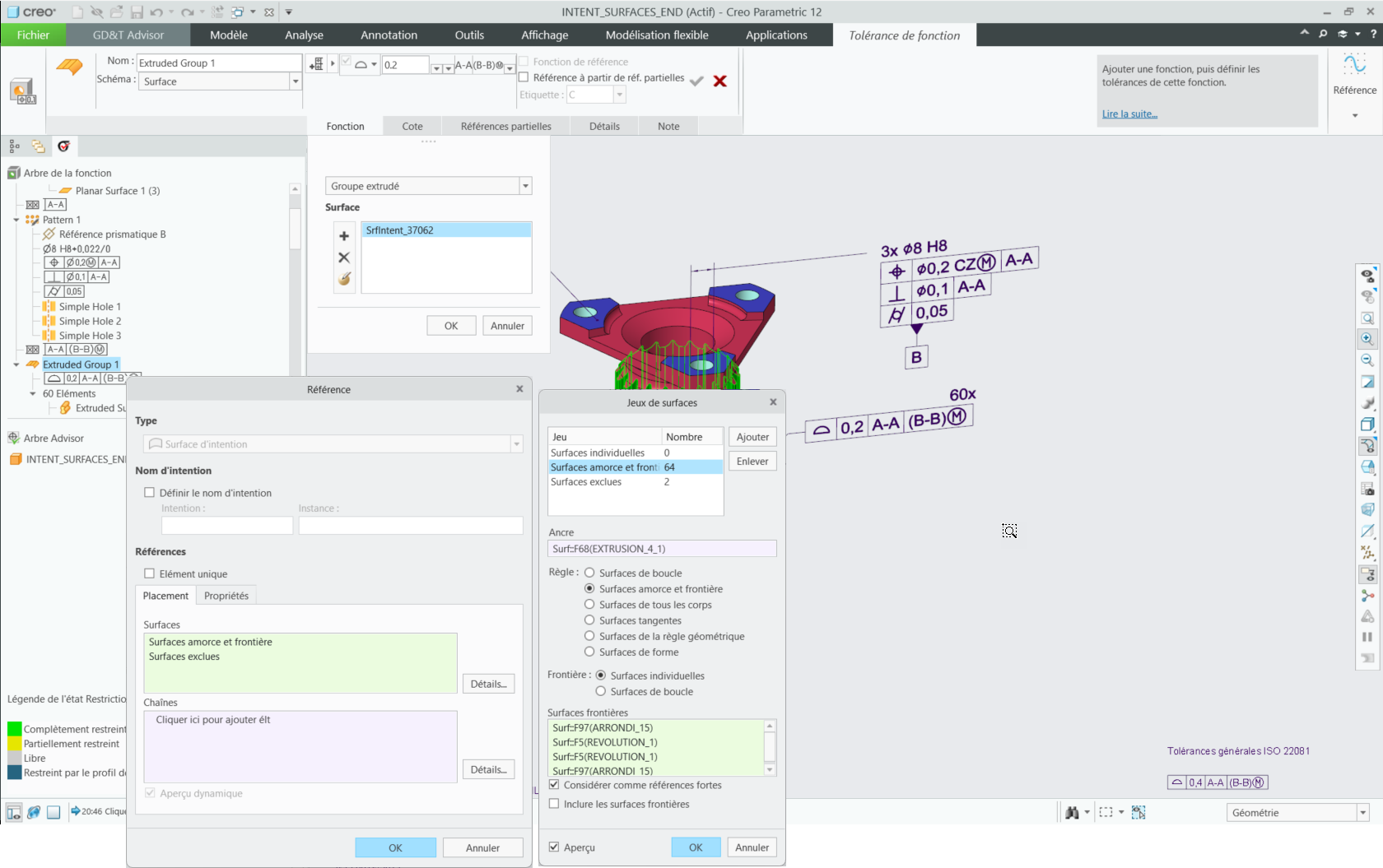

• Méthodes de collecte basées sur des règles : GD&T Advisor peut valider les collections de références basées sur des règles qui ont été spécifiées pour les annotations. Par exemple, les collections basées sur des règles suivantes, collectées par les annotations Creo, sont désormais prises en charge :
◦ Surfaces amorce et frontière
◦ Surfaces de boucle
• Fonctions de référence (système de références) : les systèmes de références de type surface d'intention peuvent être utilisés par GD&T Advisor pour la création de nouvelles fonctions fonctionnelles. Par exemple, lors de la création d'une nouvelle fonction fonctionnelle dans GD&T Advisor, l'utilisateur peut tirer parti d'un système de références existant dans le modèle contenant ce qui suit :
◦ Collection de surfaces individuelles
◦ Collections basées sur des règles
Lorsque le modèle change, Creo réévalue les collections basées sur des règles et les met à jour en conséquence dans GD&T Advisor.
Avantages
Les utilisateurs de GD&T Advisor peuvent désormais tirer parti des riches méthodes de sélection basées sur des règles disponibles dans Creo natif, ce qui réduit considérablement le temps nécessaire à la sélection des références pour les annotations.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Actuellement, GD&T Advisor ne peut pas utiliser plusieurs surfaces collectées par une sélection basée sur des règles ou par une fonction de référence (système de références) pour créer des fonctions de répétition. Pour l'heure, ces surfaces ne sont utilisées que pour la définition d'autres fonctions fonctionnelles, tels que le groupe Extrudé (Extruded). |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
