Amélioration GD&T Advisor : prise en charge de la norme ISO 22081 pour les tolérances générales
Creo+

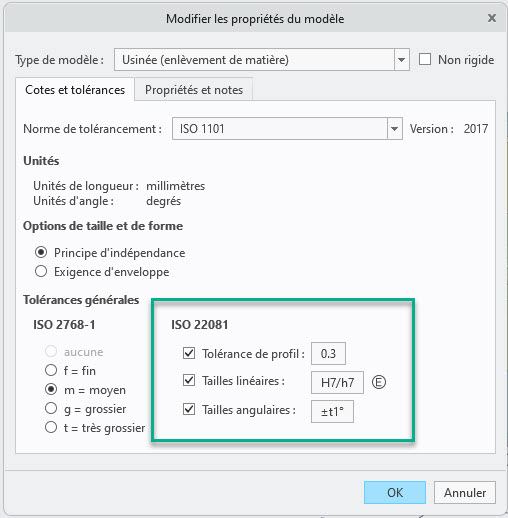

Emplacement dans l'interface utilisateur : cliquez sur Modifier les propriétés (Edit properties) dans GD&T Advisor.
Vidéos
Description
GD&T Advisor a été mis à jour pour prendre en charge la norme ISO GPS 22081:2021 afin d'indiquer les spécifications générales des tolérances de taille et géométriques.
Cette amélioration inclut les tolérances générales suivantes :
• Tolérance de profil générale
• Tolérance de tailles linéaires générale

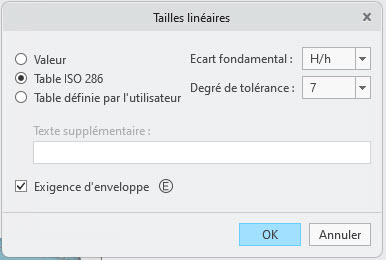

• Tolérance de tailles angulaires générale
Désormais, une fois la tolérance appliquée, une note correspondante s'affiche dans le modèle pour indiquer les tolérances utilisées, et un ensemble de références sémantiques pertinentes pour la tolérance de profil général est associé à cette spécification géométrique.
Vous pouvez spécifier les détails des tolérances générales en fonction des dernières normes ISO utilisées par le modèle.
Une note système générée s'affiche comme suit :
Avantages
Grâce à cette amélioration, la spécification de tolérances générales conforme aux normes ISO est désormais prise en charge dans GD&T Advisor.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
