Emplacement dans l'interface utilisateur : l'option peut être définie dans le fichier GDTAAppOptions.xml.

GD&T Advisor prend désormais en charge l'option Show_Flat-to-to-Screen_Notes, disponible dans le fichier GDTAAppOptions.xml, qui permet aux utilisateurs et aux administrateurs CAO de contrôler l'affichage des notes à plat sur l'écran générées par GD&T Advisor.

Lorsque l'option est réglée sur "no", les notes GD&T Advisor ne sont pas visibles à l'écran, mais les paramètres pertinents sont quand même créés. Cela permet aux utilisateurs d'inclure les informations référencées dans d'autres annotations. Par exemple, les utilisateurs peuvent appeler le paramètre &GDTA_STANDARD_REF_NOTES pour référencer les normes utilisées par GD&T Advisor pour ce modèle (par exemple, ASME Y14.5-2018, ASME Y14.41-2019).

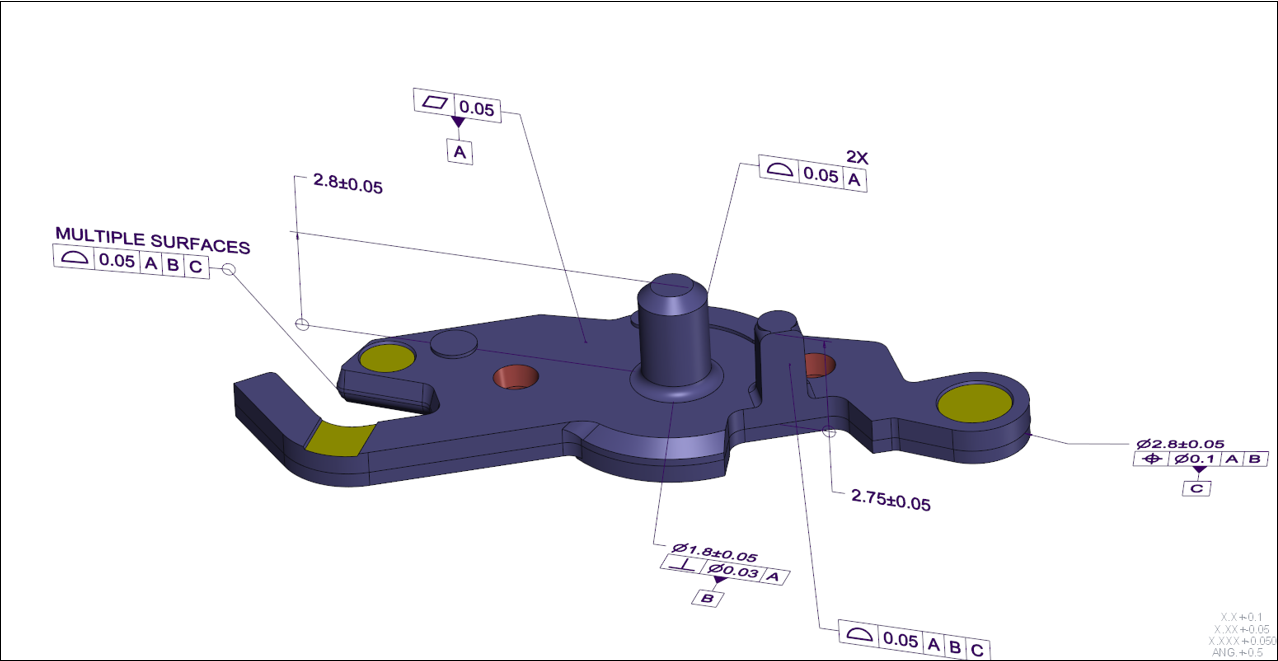

L'image suivante illustre ce qu'il se passe lorsque l'option Show_Flat-to-Screen_Notes est définie sur no

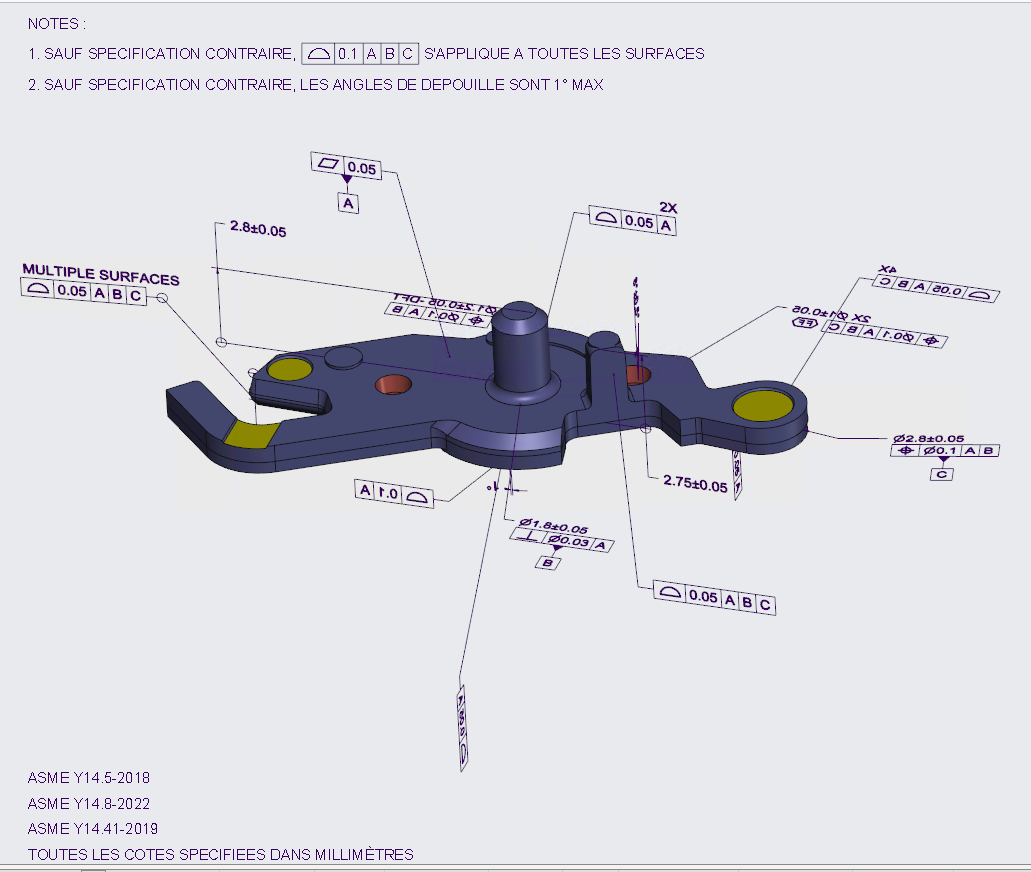

L'image suivante illustre ce qu'il se passe lorsque l'option Show_Flat-to-Screen_Notes est définie sur yes

Grâce à cette amélioration, les utilisateurs peuvent désormais contrôler facilement la visibilité des notes à plat sur l'écran dans GD&T Advisor. Dans certains cas, lors de l'application de notes de MBD, les utilisateurs préfèrent souvent recourir à des notes spécifiques gérées par la politique de leur société. Auparavant, il était impossible de contrôler l'affichage des notes à plat sur l'écran de GD&T Advisor, ce qui obligeait les utilisateurs à les masquer manuellement. Cette tâche est désormais beaucoup plus facile avec la nouvelle option.
