Amélioration de GD&T Advisor : conformité accrue aux normes de détail - Restriction des fonctions coniques par des tolérances de profil de surface
Creo+

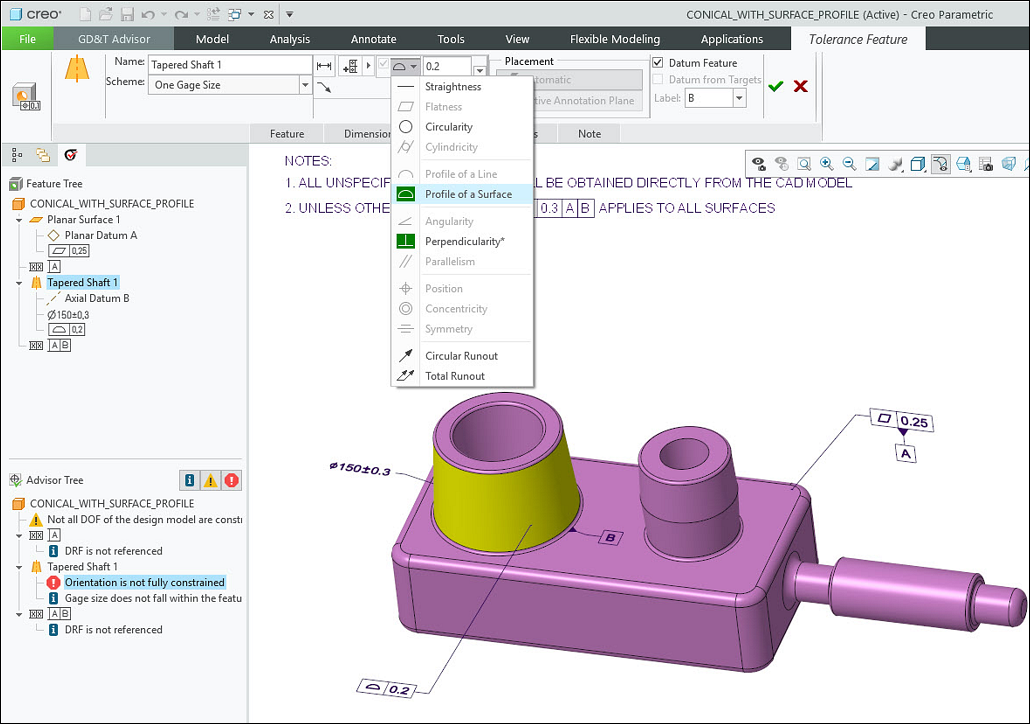

Emplacement dans l'interface utilisateur : lorsque vous définissez une tolérance de fonction, l'option
Profil d'une surface (Profile of a Surface) est disponible dans la liste des symboles de caractéristique géométrique et peut être utilisée dans les situations applicables.
Profil d'une surface (Profile of a Surface) est disponible dans la liste des symboles de caractéristique géométrique et peut être utilisée dans les situations applicables.Description
Vous pouvez désormais appliquer Profil d'une surface (Profile of a Surface) à une fonction conique et restreindre ses angles et formes internes. Cette option n'est disponible que lorsque la fonction conique utilise le schéma 1 taille de calibre (One Gage Size).
Profil d'une surface (Profile of a Surface) à une fonction conique et restreindre ses angles et formes internes. Cette option n'est disponible que lorsque la fonction conique utilise le schéma 1 taille de calibre (One Gage Size).
Cette amélioration s'applique aux modèles ASME et ISO.
Avantages
Cette amélioration renforce la conformité aux normes de détail ASME et ISO.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | L'option Profil d'une surface (Profile of a Surface) n'est disponible que pour les fonctions coniques définies à l'aide du schéma 1 taille de calibre (One Gage Size). |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
