Amélioration d'EZ Tolerance Analysis : création automatique d'une boucle de cotes au niveau de la pièce
Creo+
Emplacement dans l'interface utilisateur : N/A
Vidéos
Description

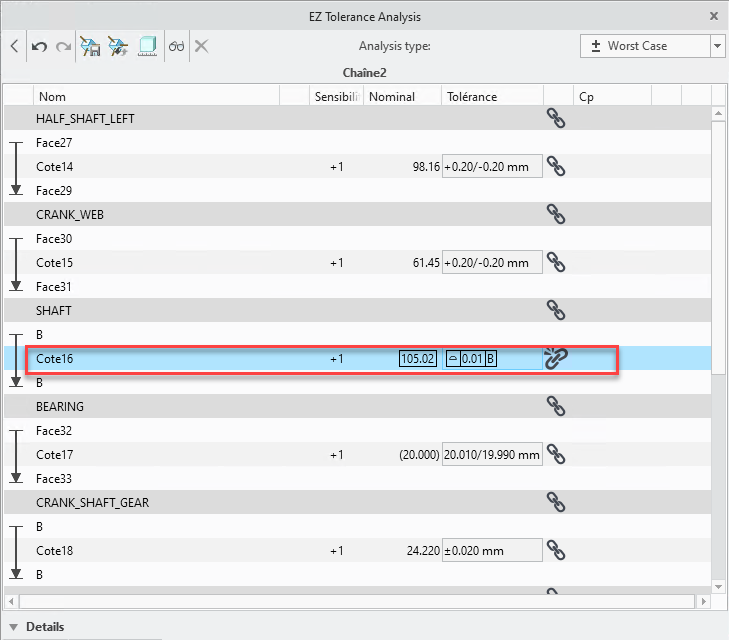

Auparavant, une seule cote de niveau pièce présentant la trajectoire de cote la plus efficace entre les deux fonctions de contact était incluse dans la table des chaînes EZ Tolerance Analysis pour représenter un chemin de cote linéaire. Les cotes intermédiaires restantes n'étaient pas utilisées par EZ Tolerance Analysis. Il fallait utiliser la commande Ajouter une fonction (Add feature) pour créer des cotes intermédiaires.

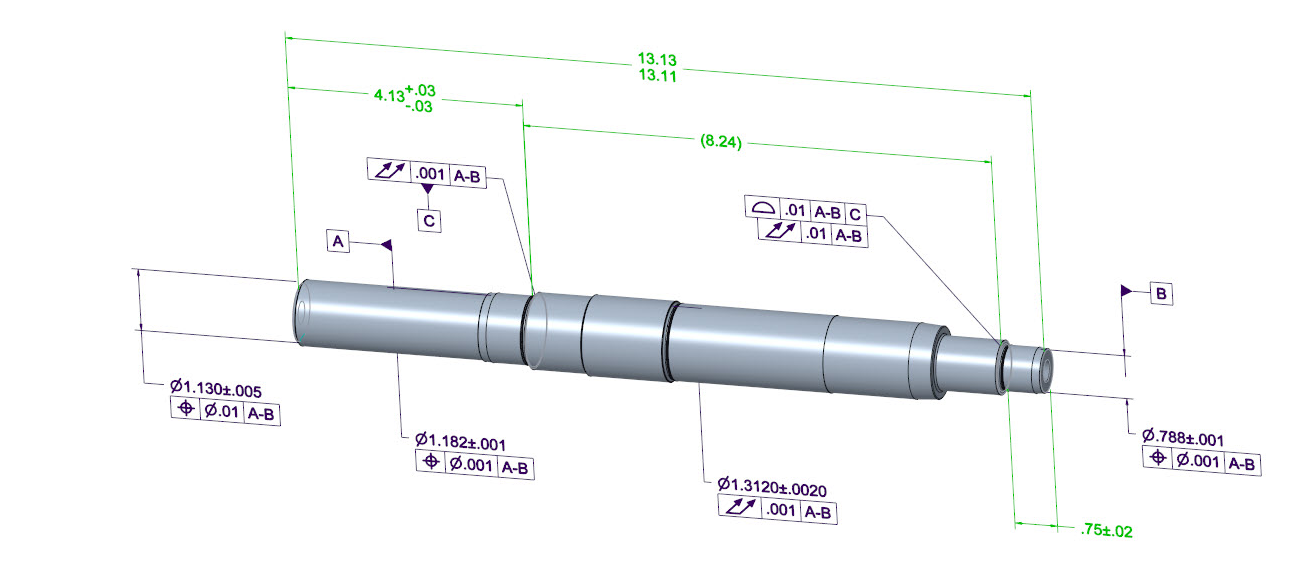

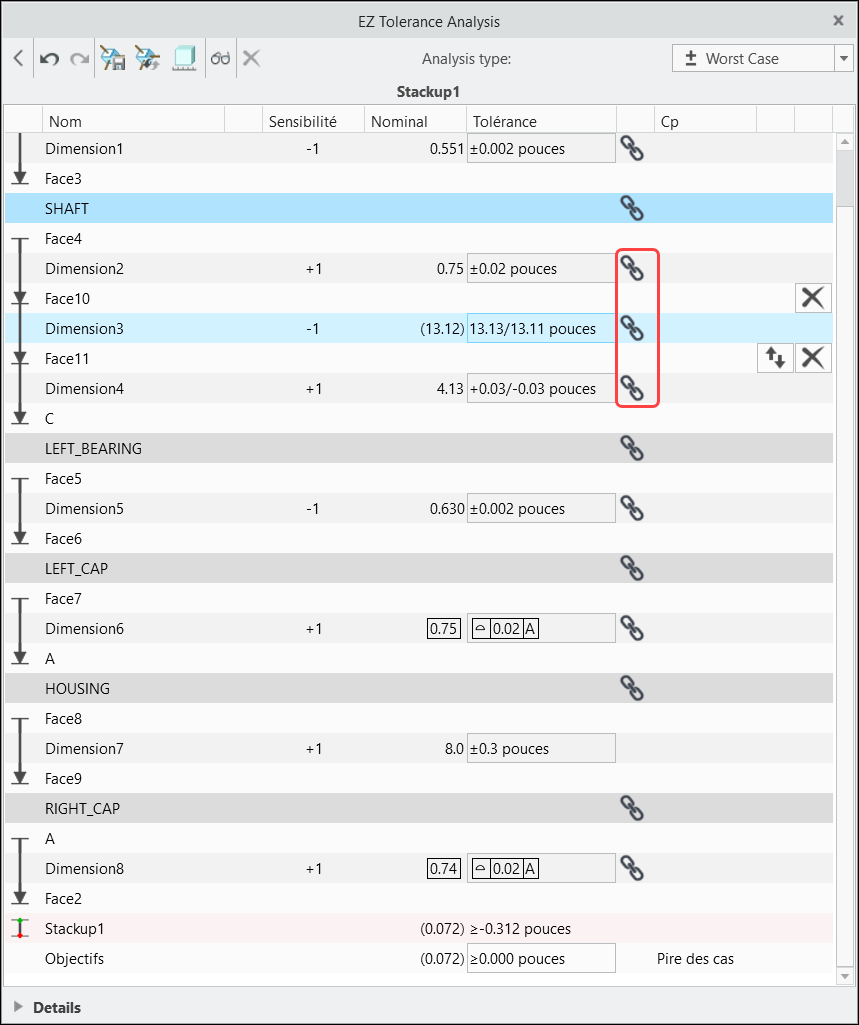

Cette nouvelle amélioration détecte les annotations de cote linéaire intermédiaires existantes avec des références sémantiques et construit automatiquement un chemin dans la table des chaînes à lier aux cotes du modèle.
Creo 9  | Creo 10  |
Avantages
Les cotes intermédiaires de niveau pièce représentant un chemin de cote linéaire peuvent être utilisées directement par la table des chaînes.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
