Améliorations apportées à l'Explorateur des données du contexte ECAD
Creo+
Emplacement dans l'interface utilisateur : dans un assemblage ECAD, cliquez sur >
Explorateur des données du contexte ECAD (ECAD Context Data Explorer).
Explorateur des données du contexte ECAD (ECAD Context Data Explorer).Vidéos
Description

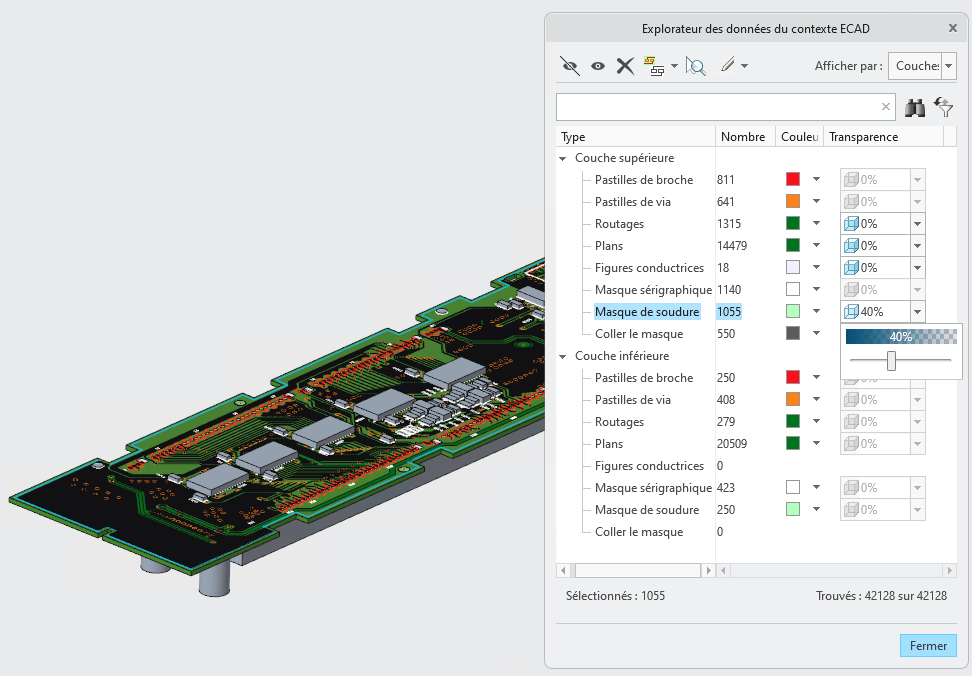

Deux nouvelles colonnes ont été ajoutées à l'Explorateur des données du contexte ECAD, l'une pour les couleurs et l'autre pour définir la transparence :
• Les couleurs peuvent être appliquées aux couches ECAD et aux entités à l'intérieur des réseaux. Un état mixte est ajouté pour montrer qu'une couche spécifique peut avoir plusieurs couleurs appliquées à ses entités. Il est possible de le modifier en sélectionnant une seule couleur pour l'ensemble de la couche.
• Contrôle de transparence pour les représentations de surface et de surface composée. Le contrôle de transparence vous permet de choisir une valeur d'opacité comprise entre 0 et 100 pour cent pour n'importe quelle couche ECAD utilisant les représentations prises en charge. Cela s'avère utile lorsque des couches se chevauchent ou couvrent la géométrie de la carte que vous souhaitez observer.
;Avantages
• Meilleure visualisation des couches ECAD en chevauchement grâce à la transparence.
• Meilleure visibilité des couleurs de couches ECAD.
• Les codes couleur des couches sont plus clairs.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | La transparence n'est disponible que pour les représentations de surface et de surface composée. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
