Prise en charge de l'exportation des tables de dessin en tant que blocs
Creo+
Emplacement dans l'interface utilisateur : cliquez sur Fichier (File) > Options (Options) > Echange de données (Data Exchange).
Description
Vous pouvez désormais définir des tables de dessin en tant que blocs lors de l'exportation d'un dessin au format DXF ou DWG. Les dessins exportés conservent l'affichage exact de la table, tel que défini dans , sans qu'il soit nécessaire d'apporter des modifications manuelles.
Cette amélioration résout les problèmes connus relatifs aux tables lors de la récupération d'un dessin exporté dans AutoCAD, par exemple :
• les lignes de bordure de la table s'affichaient lorsque la table était déplacée ou modifiée.
• Affichage incorrect des marges de cellule de la table.
Une nouvelle option de configuration intf2d_out_acad_tables permet de définir le mode de traitement des tables lors de l'exportation.
Les paramètres d'intf2d_out_acad_tables sont les suivants :
• as_tables : les tables sont exportées en tant que tables (paramètre par défaut).
• as_blocks : les tables sont exportées en tant que blocs.
• as_tables_and_blocks : les tables sans lignes vierges sont exportées en tant que tables ; les tables contenant des lignes vierges sont exportées en tant que blocs.
Vous pouvez définir vos préférences dans les paramètres Options (Options) > Echange de données (Data Exchange) ou dans l'Environnement d'exportation DXF (Export Environment for DXF) et DWG.

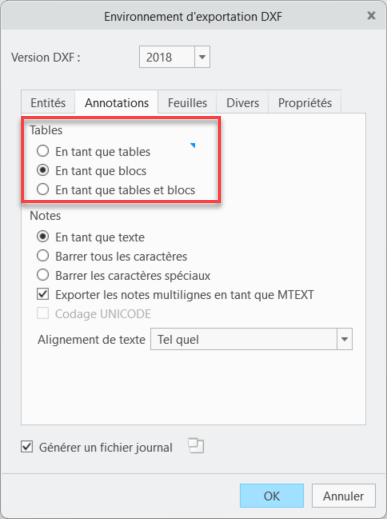

La boîte de dialogue Environnement d'exportation DXF (Export Environment for DXF), avec les nouvelles options Tables (Tables).

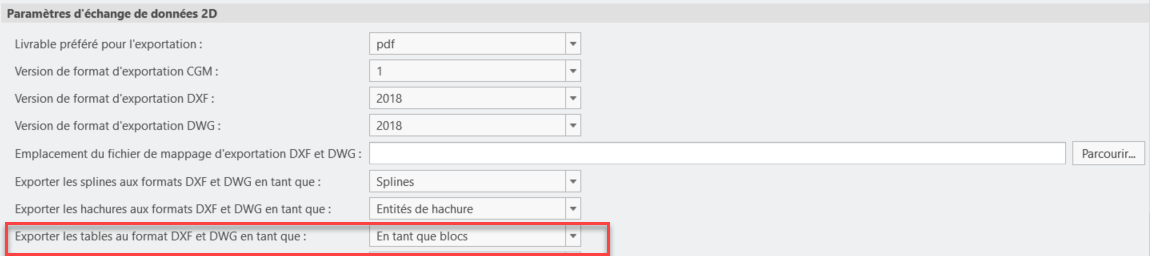

La boîte de dialogue Paramètres d'échange de données 2D (2D Data Exchange Settings), avec la nouvelle option Exporter les tables au format DXF et DWG en tant que : (Export tables to DXF and DWG format as:).
Avantages
• Conserve l'affichage des tables de dessin créées dans lors de l'exportation vers DXF ou DWG.
• Il n'est plus nécessaire de modifier manuellement les tables dans Autocad après l'importation des dessins à partir de .
Informations supplémentaires
Conseils :
Aucun.
Limites :
Il n'existe aucune limite connue.
Cette modification remplace-t-elle une fonctionnalité existante ?
Oui. Dans le cadre de cette amélioration, l'option de configuration héritée intf2d_out_acad_brk_tbl_w_bl_ln a été supprimée et remplacée par la nouvelle option de configuration.
Option de configuration associée à cette fonctionnalité :
Intf2d_out_acad_tables : en tant que tables (as tables)*, en tant que blocs (as blocks), en tant que tables et blocs (as tables and blocks).
