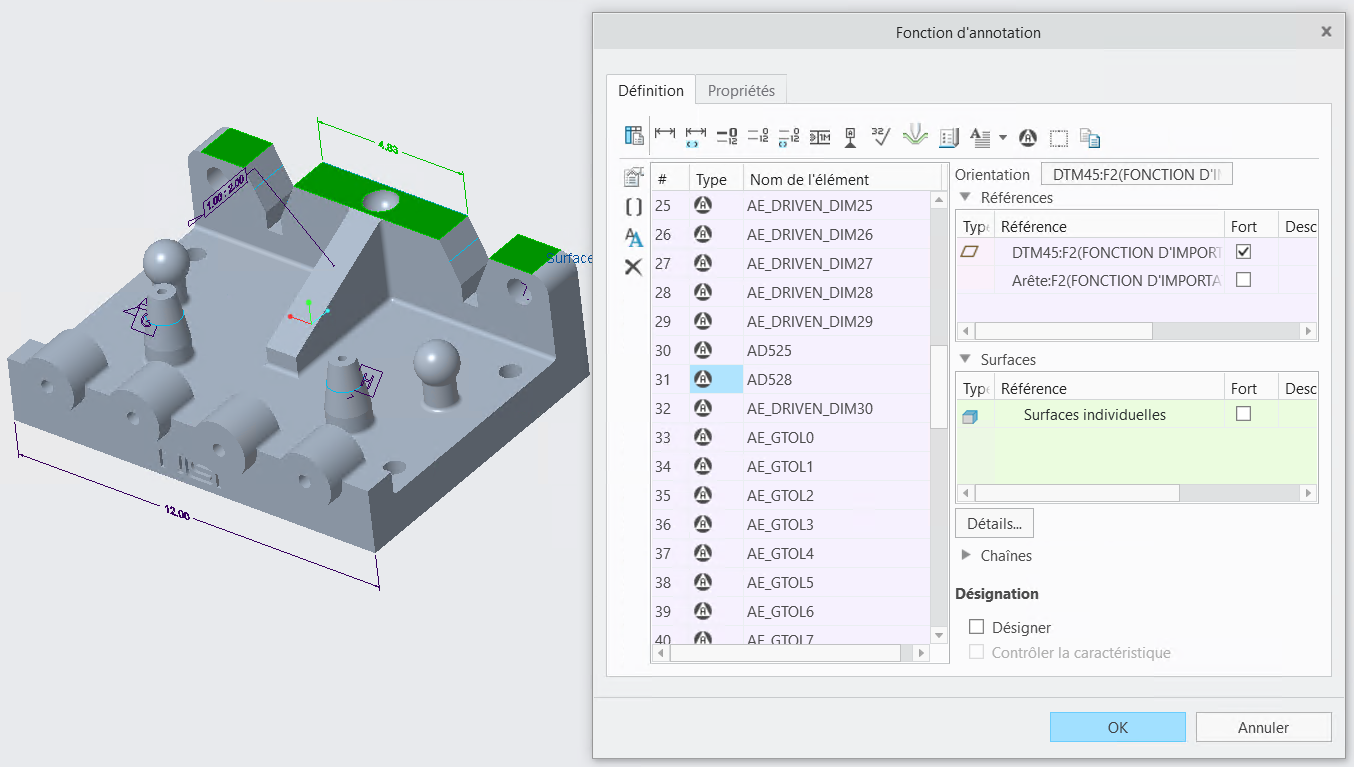

Vous pouvez désormais exporter des références de surface supplémentaires ajoutées aux annotations de cote. Vous pouvez effectuer cette opération pour les annotations autonomes, les fonctions d'annotation et les cotes pilotes. Lorsque vous incluez les annotations dans l'exportation STEP AP242, toutes les références de surface supplémentaires sont incluses dans l'exportation vers STEP AP242.

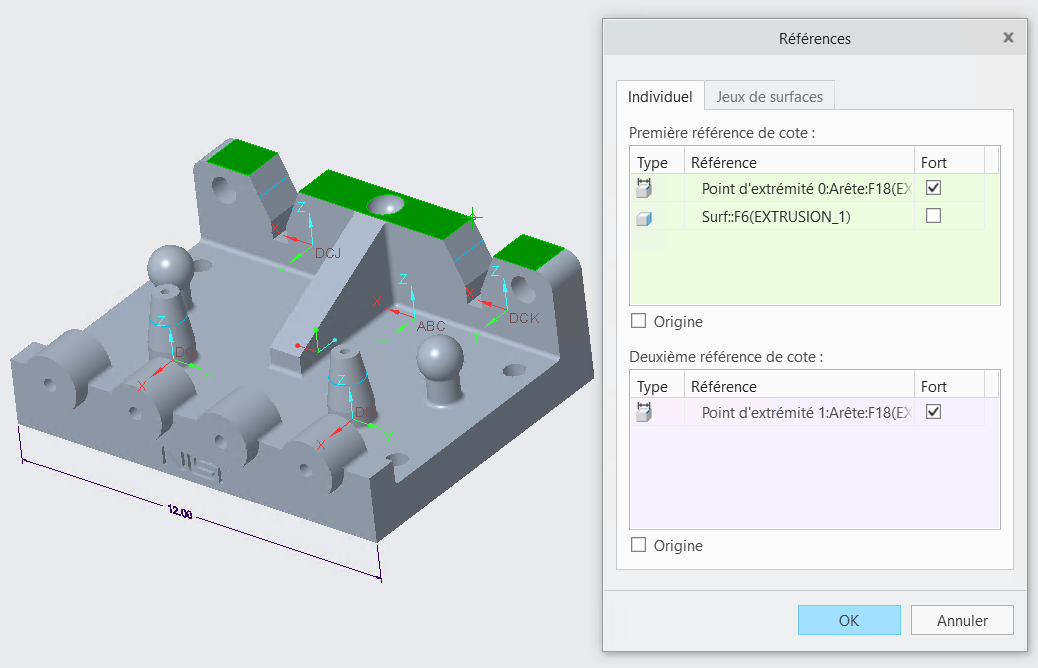

Lorsque vous importez le fichier STEP AP242 dans Creo+ ou d'autres applications, les références de cote définies sont incluses. Lorsque vous évaluez l'annotation, les références incluses s'affichent.

Auparavant, seules les références définies qui étaient utilisées pour créer une annotation de cote étaient importées ou exportées, et toutes les références supplémentaires étaient perdues. Cette amélioration est utile lorsque vous souhaitez capturer des informations de fabrication de produit (PMI) sémantiques appropriées. Vous devez définir les références supplémentaires pour les annotations de note afin de capturer la définition d'annotation appropriée et de les inclure dans le fichier STEP AP242.

Cette amélioration optimise la qualité et les performances du rendu dans Creo+. Elle conserve également l'intention de conception lorsque vous échangez les données contenant des annotations de note et des références supplémentaires entre différentes applications.
