Etudes de transfert de chaleur conjugué dans Creo Simulation Live
Creo+
Emplacement dans l'interface utilisateur : pour une étude de simulation d'un fluide, cochez la case Transfert de chaleur conjugué (Conjugate Heat Transfer) dans le menu de dépassement du groupe Etude (Study) de l'onglet Simulation en direct (Live Simulation). > >
Vidéos
Description

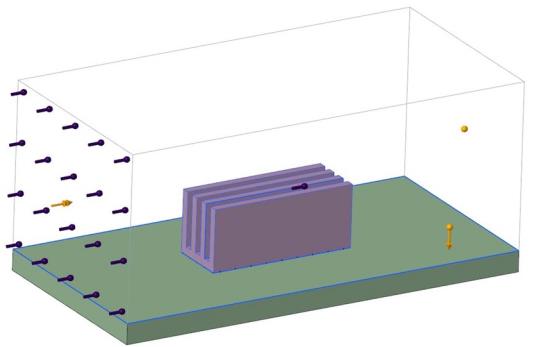

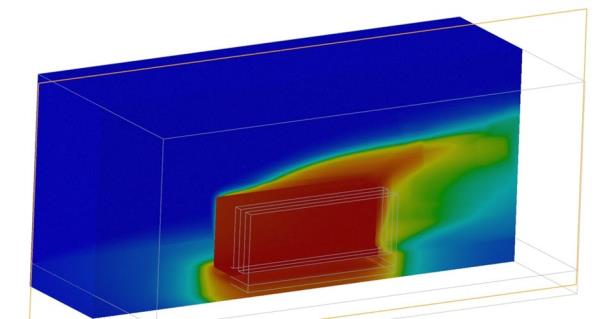

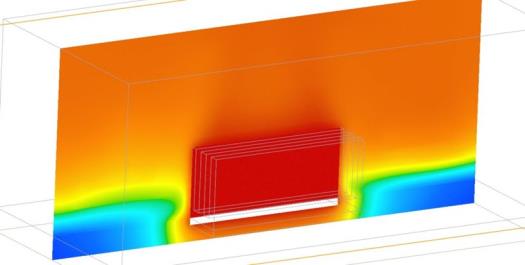

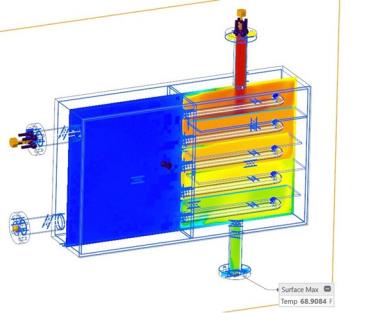

Grâce à cette amélioration, vous pouvez simuler le transfert de chaleur entre des solides et des fluides pour des études internes et externes. Le transfert de chaleur conjugué peut être simulé à l'aide d'un écoulement forcé ou d'une situation de convection naturelle où la chaleur est perdue dans le corps de fluide environnant. Une même étude peut comporter plusieurs types de fluide. S'il y a plusieurs domaines de fluide, ils doivent être séparés par une paroi solide.
  |
  |
Amélioration du contrôle de contact implémentée comme suit :
• La détection de contact automatique inclut les liaisons solide-fluide.

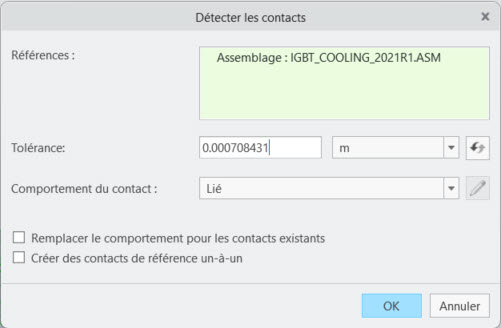

• Il existe une nouvelle option de tolérance d'interface fluide-solide pour la détection de contact entre des solides et des fluides.
Avantages
• Vitesse incroyable pour résoudre des études complexes
• Prédiction précise du transfert de chaleur d'une combinaison de solides et d'écoulement de fluide
• Optimisation des conceptions à partir des résultats CHT
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les domaines de fluide externes doivent être des domaines solides uniquement. Dans Creo, vous ne pouvez pas utiliser la fonction de volume d'inclusion basée sur une surface composée afin de créer un domaine de fluide externe pour une étude de transfert de chaleur conjugué. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
