Creo Ansys Simulation : prise en charge des études structurelles et thermiques combinées
Creo+
Emplacement dans l'interface utilisateur :
• Pour une étude structurelle principale, cliquez sur > .
• Pour une étude thermique principale, cliquez sur > .
Vidéos
Description
Auparavant, les études multiphysiques n'étaient pas prises en charge dans Creo Ansys Simulation. Cette amélioration permet de simuler la dilatation thermique en combinant la physique structurelle et thermique.
Pour définir une étude physique combinée ou multiphysique, définissez d'abord une étude structurelle ou thermique principale. Cliquez ensuite sur l'icône

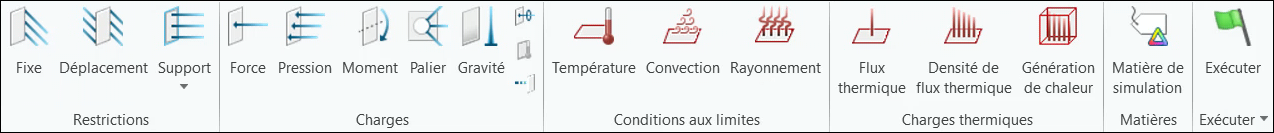

en regard de Configuration (Setup), puis cochez la case Inclure thermique (Include Thermal) ou Inclure structure (Include Structural) pour définir des données physiques supplémentaires à partir du ruban.
en regard de Configuration (Setup), puis cochez la case Inclure thermique (Include Thermal) ou Inclure structure (Include Structural) pour définir des données physiques supplémentaires à partir du ruban.
Vous pouvez décocher la case Inclure thermique (Include Thermal) ou Inclure structure (Include Structural) pour revenir à la physique principale. Seule l'étude thermique en régime permanent est disponible pour une étude multiphysique.

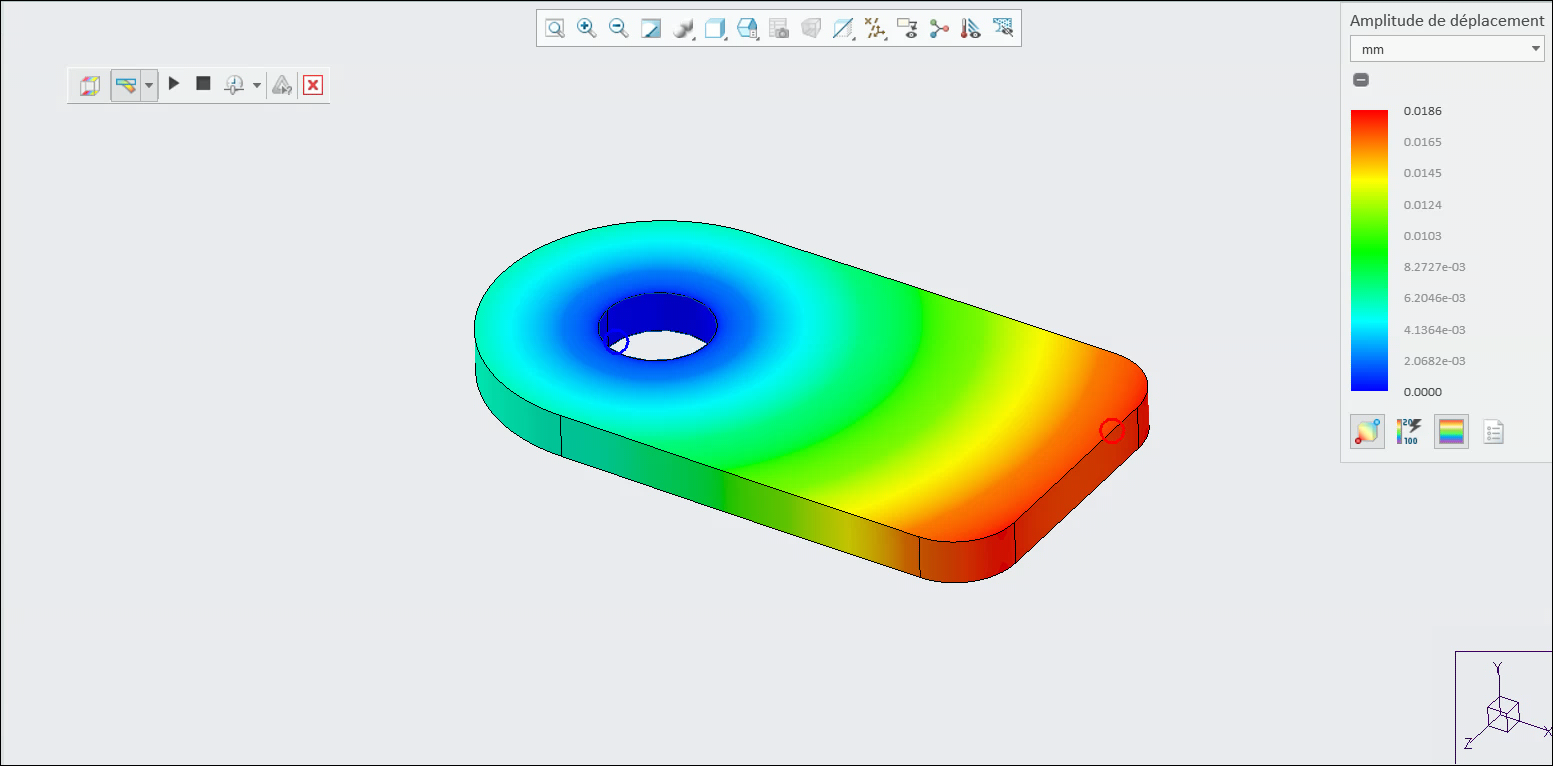

La figure suivante illustre la dilatation thermique dans un modèle qui constitue une étude structurelle primaire.
Avantages
Cette amélioration fournit la prise en charge de la haute fidélité pour les études multiphysiques. Vous pouvez étudier la dilatation thermique et calculer les contraintes thermiques pour une étude structurelle primaire.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
