Paramètres d'instance de répétition
Creo+

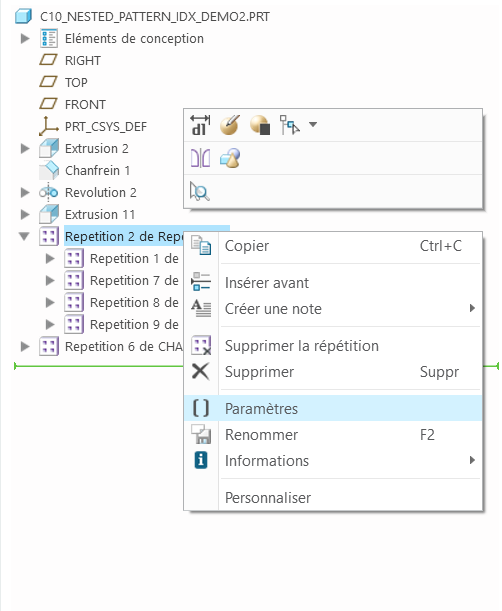

Emplacement dans l'interface utilisateur : cliquez sur >
Répétition (Pattern) ou cliquez avec le bouton droit de la souris sur une fonction de répétition dans l'arbre du modèle, puis sélectionnez
Paramètres (Parameters).
Répétition (Pattern) ou cliquez avec le bouton droit de la souris sur une fonction de répétition dans l'arbre du modèle, puis sélectionnez Paramètres (Parameters).
La boîte de dialogue Paramètres (Parameters) s'affiche.
Description
Deux nouveaux paramètres de la fonction de répétition sont introduits pour permettre l'accès au nombre de membres d'une répétition :
• PTC_ACTUAL_PAT_MEMBERS
Lorsque vous créez une répétition ou que vous récupérez un modèle hérité contenant une répétition, cela crée ce paramètre, qui indique le nombre effectif de membres de la fonction de répétition, à l'exclusion des membres omis. Il s'applique aux éléments suivants :
◦ Fonctions de répétition de tous types
◦ Fonction de reconnaissance de répétition
◦ Fonction à trous multiples utilisant une esquisse comme référence de placement
• PTC_TOTAL_PAT_MEMBERS
Ce paramètre indique le nombre total de membres de la fonction de répétition de répétition, à l'exclusion des membres omis. Il s'applique aux éléments suivants :
◦ Répétition de répétition (deux niveaux)
◦ Répétition de la fonction à trous multiples (à deux niveaux)
◦ Répétition de la répétition de la fonction à trous multiples (trois niveaux)
Ne s'applique pas aux répétitions de groupes. Pour les groupes de répétition, utilisez la reconnaissance de répétition pour indiquer les éléments à compter.
Ces paramètres sont des paramètres de niveau fonction qui appartiennent à la fonction d'en-tête de répétition. Les paramètres peuvent être référencés par une relation. Vous ne pouvez ni les modifier ni les supprimer. Les valeurs sont mises à jour après chaque régénération de la répétition. Les paramètres s'appliquent à tous les types de répétition.
Avantages
• Offre un accès facile au nombre d'instances de répétition actives.
• Autorise la légende de paramètre du nombre d'instances de répétition active.
Auparavant, il était difficile d'accéder programmatiquement au nombre réel de membres d'une répétition.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
