Dodécaèdre rhombique, rhombique avec structure en losange et allongé : Nouveaux types de cellules de treillis basés sur des poutres
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Treillis (Lattice) > .
Treillis (Lattice) > .
Vidéos
Description

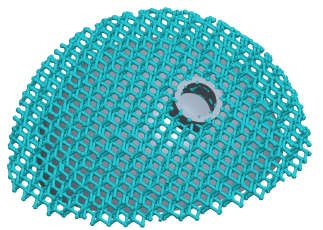

Il est désormais possible de créer de treillis de type dodécaèdre rhombique, dodécaèdre rhombique avec structure en losange et dodécaèdre allongé. Ces fonctionnalités sont implémentées dans le processus de treillis standard. Elles sont utiles pour la création de dispositifs médicaux avec des types de cellules approuvés, sans qu'il soit nécessaire de quitter l'environnement Creo, et sont totalement associatives.

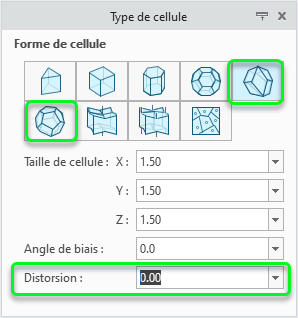

• Noeuds aléatoires possibles à l'aide du paramètre Distorsion (Distortion)
• Possibilité d'ajouter un biais à la cellule à l'aide du paramètre Angle de biais (Skewing angle)
L'option Structure en losange (Diamond structure) crée un sous-type de treillis de type dodécaèdre losange qui fournit une résistance avec moins de poutres.

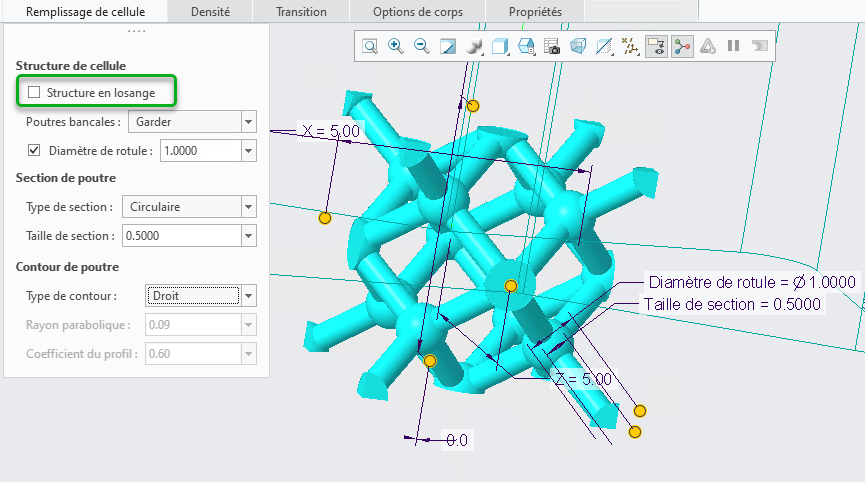

Sans structure en losange :
Avec structure en losange :
Avantages
• Créez des dispositifs médicaux à l'aide de types de cellules approuvés dans l'environnement Creo.
• Ces fonctionnalités sont intégrées dans Creo (sans qu'il soit nécessaire de quitter l'environnement Creo) et sont totalement associatives.
Informations supplémentaires
Conseils : | Vous pouvez rendre les noeuds aléatoires au moyen du paramètre Distorsion (Distortion). Un biais peut être ajouté à la cellule à l'aide du paramètre Angle de biais (Skewing angle). |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
