Amélioration de la fonctionnalité de sélection de surface
Creo+
Emplacement dans l'interface utilisateur : barre d'état dans Creo+.
Vidéos
Description
Dans Creo+, de nouvelles fonctionnalités de sélection de région, la sélection de polygone et la sélection de trace, ont été ajoutées. En outre, la sélection de rectangle a été améliorée pour les surfaces en mode Pièce (Part) et Assemblage (Assembly).
Les améliorations apportées à la méthode de sélection sont les suivantes :
• Sélection de rectangle
◦ Sélectionne les surfaces incluses dans le rectangle.
◦ Il est possible de contrôler la sélection des surfaces visibles uniquement ou des surfaces cachées par d'autres surfaces dans le rectangle.
• Sélection de polygone
◦ Sélectionne les surfaces incluses dans la boucle définie.
◦ Sélectionne uniquement les surfaces visibles.

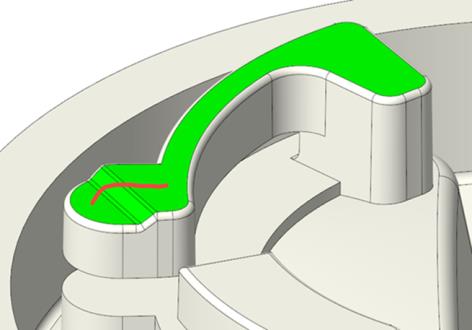

• Sélection de trace
◦ Sélectionne les surfaces sur lesquelles une trace est effectuée.
◦ Sélectionne uniquement les surfaces visibles.
En outre, les méthodes de sélection prennent en charge les processus objet/action, ce qui les rend disponibles pour tous les collecteurs de jeux de surfaces et pour le collecteur de surfaces de l'outil Couleur (Color). Par exemple, vous pouvez utiliser la sélection de trace pour sélectionner les surfaces frontières dans la règle de sélection Amorce et frontière (Seed & Boundary).
Avantages
• Sélection plus rapide de plusieurs références individuelles pour la coloration.
• Sélection plus simple des références sémantiques pour l'annotation 3D dans la définition basée sur un modèle.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
