Fonction Etendre : conservation de la tangence des arêtes frontières d'extension
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Etendre (Extend).
Etendre (Extend).Description
Dans Creo 13, la fonction Etendre (Extend) a été améliorée pour conserver la tangence des arêtes frontières.
Cela s'applique aux méthodes d'extension Identique (Same), Approximer (Approximate) et Extrapoler (Extrapolate).

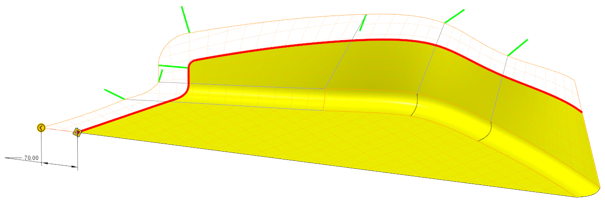

Lors de l'extension de surfaces, la géométrie des nouvelles arêtes frontières est améliorée pour conserver la tangence lorsque cela est possible, pour correspondre à la tangence des arêtes d'origine. Cela peut contribuer à une meilleure qualité de surface et également aider à atteindre des distances d'extension plus grandes.
Les arêtes frontières précédemment tangentes peuvent devenir non tangentes plus rapidement.
Avantages
Amélioration de la qualité des surfaces géométriques lors de l'extension des surfaces.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Selon la situation géométrique, il n'est pas toujours possible de conserver la tangence. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
