Améliorations apportées aux fonctions Diviser la surface et Unifier les surfaces
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Diviser la surface (Divide Surface) ou >
Unifier les surfaces (Unify Surfaces).
Diviser la surface (Divide Surface) ou > Unifier les surfaces (Unify Surfaces).Vidéos
Description
Les fonctions Diviser la surface et Unifier les surfaces ont été améliorées :
• Meilleur traitement des contours inclus dans le cadre de la division
Pour chaque surface sélectionnée, les régions qui sont entièrement incluses dans (mais pas intersectées par) la projection d'esquisse de définition ou une chaîne fermée unique sont incluses dans la nouvelle surface résultante. Auparavant, seules les surfaces intersectées par la chaîne ou la projection d'esquisse étaient incluses.
Les résultats sont plus prévisibles et correspondent mieux aux attentes. Cela peut conduire à des résultats légèrement différents selon les cas, en particulier pour l'option d'inversion.
◦ Creo 9.0
1. Contours inclus qui n'intersectent pas l'esquisse
Il existe une ambiguïté dans Creo 9.0. Les contours à l'intérieur de l'esquisse fermée qui n'intersectent pas l'esquisse ne sont pas inclus dans le résultat géométrique et restent avec la surface d'origine.
◦ Creo 10.0
1. Contours inclus qui n'intersectent pas l'esquisse
Dans Creo 10, les résultats sont prévisibles. Tous les contours à l'intérieur de l'esquisse sont inclus dans le résultat géométrique, que les contours intersectent ou non l'esquisse, et sont inclus dans la nouvelle surface.
• Plus de stabilité dans les ID
Dans les cas typiques, l'ID de la surface créée par une fonction de division de surface reste le même lors de la régénération lorsque les cotes changent, ce qui augmente la stabilité du modèle. Ceci s'applique aux fonctions Diviser la surface créées dans Creo 10.0.

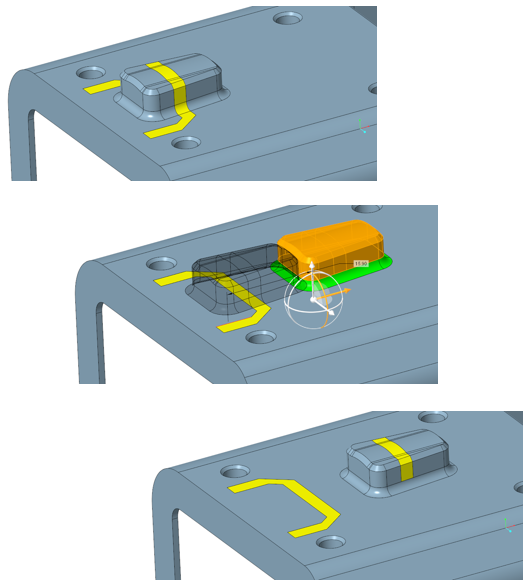

• Prise en charge améliorée des arêtes de division dans les opérations Creo Flexible Modeling
Le comportement des arêtes de division est plus prévisible lors des opérations de modélisation et de reconnaissance d'arrondi/de chanfrein.
◦ Les arêtes de division sont prises en charge pour les opérations Creo Flexible Modeling telles que Déplacer (Move), Décaler (Offset) et Modifier la géométrie analytique (Modify Analytic Geometry). Comportement des arêtes de division :
▪ Sur les surfaces inchangées :
Les arêtes de division qui sont étendues/ajustées pendant l'opération restent tant qu'elles ne quittent pas leur domaine de définition d'origine.
▪ Sur les surfaces transformées, telles que dans les opérations Déplacer (Move)/Décaler (Offset) :
Les arêtes de division sont transformées en arêtes rigides.
▪ Sur les arrondis impliqués :
Les arêtes de division sont automatiquement enlevées.
▪ Surfaces voisines tangentes :
Les conditions de tangence ne se propagent pas aux arêtes de division.
◦ Modifications apportées à la géométrie créée "par-dessus" la surface divisée :
Le système tente de restaurer/ajuster/étendre les arêtes de division dans le domaine de définition d'origine.
◦ Améliorations liées aux arrondis et aux chanfreins :
▪ La reconnaissance des arrondis/chanfreins avec des arêtes de division est prise en charge.
▪ Lors des opérations Creo Flexible Modeling, les fonctions de modification de l'arrondi/du chanfrein et d'enlèvement/de recréation des arrondis/chanfreins avec des arêtes de division sont prises en charge, mais les arêtes de division sont automatiquement enlevées.
 | Les arêtes de division qui se trouvent sur des arrondis ou des chanfreins, ou sur des surfaces tangentes voisines aux surfaces modifiées, sont enlevées pendant les opérations Creo Flexible Modeling. |
• Enlèvement de la restriction de l'opération d'unification
Permet d'unifier toutes les surfaces mathématiquement identiques, même si elles ont été créées par d'autres moyens que la fonction Diviser la surface. Les fonctions héritées seront mises à niveau avec le nouveau comportement lors de la modification de la définition.
Avantages
• Prise en charge d'un plus large éventail de cas d'utilisation de conception impliquant des opérations Diviser la surface (Divide Surface) et Unifier les surfaces (Unify Surfaces)
• Résultats géométriques plus prévisibles et plus stables lors de la création, de la régénération et de la modification géométrique
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
