Volume d'inclusion : paramètres supplémentaires
Creo+
Emplacement dans l'interface utilisateur :
• Dans une pièce, cliquez sur > >
Volume d'inclusion (Enclosure Volume) > .
Volume d'inclusion (Enclosure Volume) > .• Dans un assemblage, cliquez sur > > > Volume d'inclusion (Enclosure Volume) > .
Volume d'inclusion (Enclosure Volume) > .
Description
La fonction de volume d'inclusion a été améliorée pour élargir la prise en charge des cas d'utilisation liés au calcul de la boîte englobante.

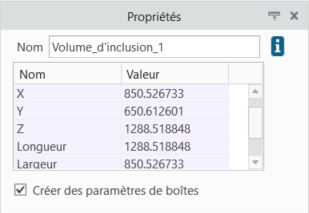

Lorsque vous sélectionnez Créer des paramètres de boîtes (Create box parameters), les améliorations incluent des paramètres supplémentaires dans la fonction de volume d'inclusion :
• PTC_BBOX_LENGTH, PTC_BBOX_WIDTH, PTC_BBOX_HEIGHT
Représentation des cotes de boîte triées dans l'ordre, de la cote la plus longue à la plus courte
• PTC_BBOX_MAX_OFFSET_VALUE
Valeur maximale de l'une des cotes de décalage linéaire
• PTC_BBOX_IS_UNIFORM_OFFSET
Paramètre booléen indiquant si un décalage uniforme a été appliqué
Auparavant, la fonction de volume d'inclusion rapportait les cotes de boîte sans informations sur les cotes de décalage définies dans la fonction.
Avantages
Prise en charge des processus optimisée associée aux calculs de boîte englobante pour différents cas d'utilisation, tels que l'optimisation du conditionnement
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
