Volume d'inclusion : restrictions de l'optimisation
Creo+
Emplacement dans l'interface utilisateur :
• Dans une pièce, cliquez sur > >
Volume d'inclusion (Enclosure Volume).
Volume d'inclusion (Enclosure Volume).• Dans un assemblage, cliquez sur > > > Volume d'inclusion (Enclosure Volume).
Volume d'inclusion (Enclosure Volume).
Vidéos
Description
La fonction de volume d'inclusion a été améliorée pour élargir la prise en charge des cas d'utilisation liés au calcul de la boîte englobante.
Les nouvelles fonctionnalités suivantes ont été ajoutées :
• Restriction supplémentaire de l'optimisation
◦ Possibilité de spécifier un plan ou une surface plane (ou, en général, une orientation normale) qui restreint l'optimisation, de sorte qu'un côté de la boîte englobante résultante coïncide avec ce plan ou soit perpendiculaire à l'orientation sélectionnée, respectivement.
Cela peut être utile pour trouver plus facilement la boîte englobante minimale, compte tenu d'une orientation prédéfinie, par exemple, le modèle posé sur le sol.
◦ Possibilité d'aligner les paramètres des cotes X et Y sur la référence de direction sélectionnée.
Auparavant, la fonction de volume d'inclusion ne prenait pas en charge de restrictions supplémentaires pour le calcul de l'optimisation.
• Prise en charge des gabarits de pièce
Vous pouvez à présent créer une fonction de volume d'inclusion correcte pour une pièce vide si la case Créer une géométrie de boîte (Create box geometry) n'est pas cochée et si les dimensions de la boîte sont évaluées à 0. Cela vous permet de définir la fonction de volume d'inclusion dans un gabarit de pièce qui ne contient pas de géométrie solide, sans faire échouer la régénération.

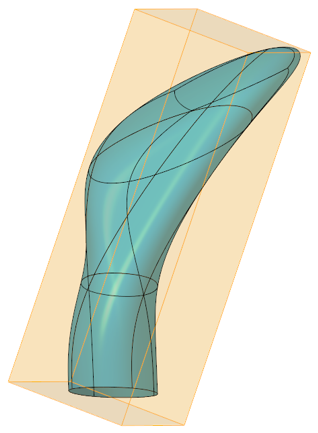

Orientation optimisée : | Orientation optimisée avec restriction d'orientation supplémentaire : |
 |  |
 | • Le calcul de la boîte englobante optimisée est généralement plus rapide lorsqu'une restriction supplémentaire est spécifiée. • Dans certains cas, les directions parallèles peuvent produire un résultat de boîte englobante légèrement différent. |
Avantages
Prise en charge des processus optimisée associée aux calculs de boîte englobante pour différents cas d'utilisation, tels que l'optimisation du conditionnement
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
