Surfaces approximatives
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Surfaces approximatives (Approximate Surfaces).
Surfaces approximatives (Approximate Surfaces).Vidéos
Description

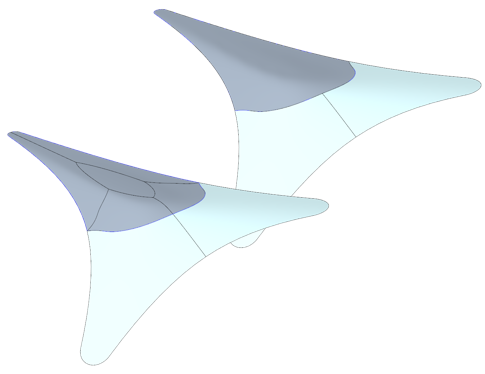

Dans Creo+, une nouvelle fonctionnalité vous permet d'approximer un carreau de surfaces sélectionnées avec une seule et unique surface approximée. Cela peut être utile lorsqu'il est nécessaire d'affiner la géométrie dans des cas d'utilisation de réparation, y compris pour simplifier les surfaces par réduction de leur nombre, ou de corriger le résultat de surfaces décalées contenant des singularités. Auparavant, il n'était pas possible d'approximer plusieurs surfaces au moyen d'une seule surface.
Vous avez le choix entre trois options d'attache :
•
Remplacer (Replace), l'option d'attache par défaut qui prend le mieux en charge les cas d'utilisation ci-dessus
Remplacer (Replace), l'option d'attache par défaut qui prend le mieux en charge les cas d'utilisation ci-dessus•
Copier et ajuster (Copy and Trim)
Copier et ajuster (Copy and Trim)•
Copier non ajustée (Copy Untrimmed)
Copier non ajustée (Copy Untrimmed)D'autres options couvrent les liaisons aux surfaces voisines, avec la possibilité de choisir la condition G0 (position) (G0 (Position)) ou de conserver la tangence avec la condition G1 (tangence) (G1 (Tangency)). La condition de tangence peut être calculée par rapport aux
Surfaces voisines (Neighbors) (ce qui ne s'applique qu'aux arêtes reliées aux surfaces voisines tangentes) ou par rapport aux
Références (References), c'est-à-dire la surface d'origine sélectionnée elle-même.
Surfaces voisines (Neighbors) (ce qui ne s'applique qu'aux arêtes reliées aux surfaces voisines tangentes) ou par rapport aux Références (References), c'est-à-dire la surface d'origine sélectionnée elle-même.Si vous réalisez votre approximation avec la condition G1 (tangence) (G1 (Tangency)) et que la condition de tangence ne peut pas être remplie, un Traitement des liaisons (Connection Handling) non pas
Strict (Strict) mais
Relâché (Relaxed) pourra vous permettre malgré tout de créer votre fonction. Dans ce cas, des contrôles géométriques seront générés pour la fonction.
Strict (Strict) mais Relâché (Relaxed) pourra vous permettre malgré tout de créer votre fonction. Dans ce cas, des contrôles géométriques seront générés pour la fonction.Les autres options de contrôle sont les suivantes :
• Etendue d'approximation (Approximation scope) : vous permet d'approximer l'intérieur et la frontière ou de créer un carreau de surface à n côtés basé uniquement sur la frontière.
• Arêtes exclues (Excluded edges) : les arêtes/boucles internes sont exclues des exigences de liaison.
Avantages
• Flexibilité accrue dans la conception.
• Permet d'affiner la géométrie dans des cas d'utilisation de réparation d'importation, et par exemple de simplifier les surfaces par réduction de leur nombre.
• Permet de corriger le résultat de surfaces décalées contenant des singularités.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'est pas recommandé d'approximer des surfaces contenant des régions/contours de surface disjoints. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
