Type de rosette basée sur une courbe
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite) :
1. Cliquez sur

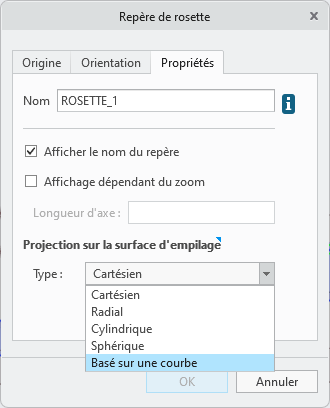

Rosette (Rosette). La boîte de dialogue Repère de rosette (Rosette Coordinate System) s'ouvre.
Rosette (Rosette). La boîte de dialogue Repère de rosette (Rosette Coordinate System) s'ouvre.2. Sélectionnez l'onglet Propriétés (Properties).
3. Sélectionnez Basé sur une courbe (Curve-based) dans la zone Type (Type).
4. Spécifiez une courbe dans le collecteur Courbe (Curve).
Description
Vous pouvez à présent créer une fonction de rosette avec le type de rosette Basé sur une courbe (Curve-based). Cela vous permet d'utiliser une courbe comme référence pour définir l'angle d'orientation sur la géométrie du pli.

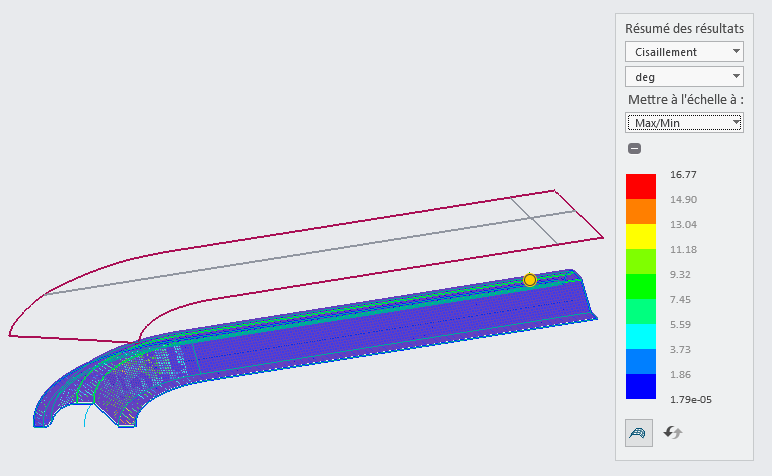

La simulation du drapage a été affinée afin d'intégrer des rosettes basées sur des courbes dans la détermination de la direction du drapage, ainsi que dans l'évaluation des résultats d'orientation dans les directions longitudinale et transversale.
Les rosettes basées sur des courbes peuvent être exportées vers un modèle d'analyse lors de l'exportation du modèle d'analyse au format HDF5.
Avantages
Cette nouveauté améliore la productivité en fournissant des résultats de drapage plus simples et de meilleure qualité pour des formes de pli spécifiques qui nécessitent le type de rosette basée sur une courbe pour leur simulation de drapage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les rosettes basées sur une courbe ne sont pas prises en charge dans Creo Simulate. • Les rosettes basées sur une courbe ne peuvent pas être exportées vers un modèle d'analyse lors de l'exportation du modèle d'analyse au format NAS. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
