Rationalisation de la définition des ports d'entrée pour les composants de câblage
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Insérer des composants (Insert Components) >
Insérer une épissure (Insert Splice) ou
Insérer un connecteur en ligne (Insert In-Line Connector).
Insérer des composants (Insert Components) > Insérer une épissure (Insert Splice) ou Insérer un connecteur en ligne (Insert In-Line Connector).Description

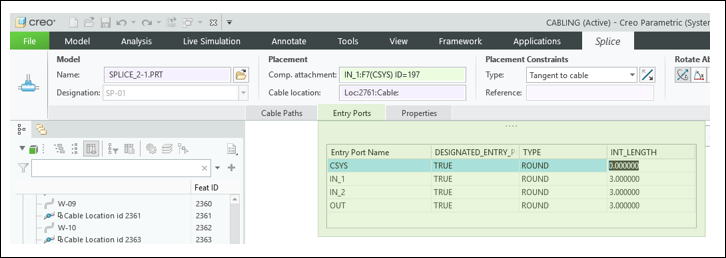

Vous pouvez désormais définir les paramètres de port d'entrée directement lors du placement ou de la redéfinition des épissures et des connecteurs en ligne. Cette amélioration introduit une table intégrée qui s'affiche lors du placement ou de la redéfinition des composants de câblage, vous permettant de définir des longueurs internes sans ouvrir l'Outil de câblage (Cabling Tool) ni la boîte de dialogue Paramètres électriques (Electrical Parameters).
Avantages
• Réduction du nombre d'étapes nécessaires à la définition des paramètres des ports d'entrée pour les composants de câblage et création d'un processus de placement de composants plus intuitif et efficace.
• Gain de temps lors du placement ou de la redéfinition des épissures et des connecteurs en ligne.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
