Visualisation améliorée des résultats d'interférence
Creo+
Emplacement dans l'interface utilisateur : > .
Vidéos
Description
Lorsque vous visualisez les zones d'interférence, vous pouvez désormais enlever les couleurs et isoler uniquement les pièces interférentes.
Les améliorations apportées sont les suivantes :
• Meilleur accès au contrôle du masquage des couleurs du modèle attribuées.
◦ L'option Couleurs du modèle (Model Colors) est désormais disponible par défaut dans l'onglet Affichage (View).
◦ Amélioration de la visibilité des zones d'interférence.

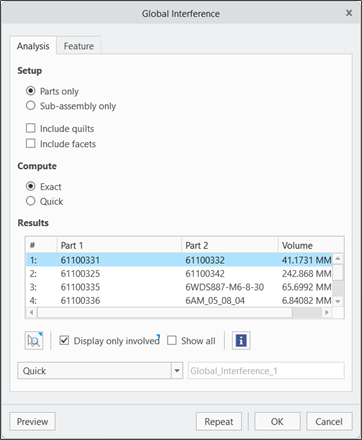

• Nouvelle option de zoom sur le volume d'interférence. Sélectionnez cette option dans le menu contextuel ou dans la boîte de dialogue Interférence globale (Global Interference).

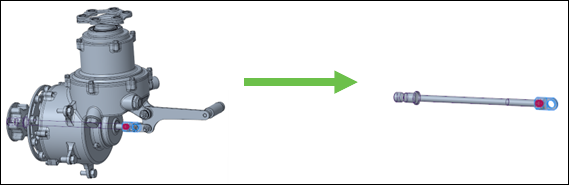

• Nouvelle option permettant d'isoler les modèles participants. Vous ne pouvez isoler que les composants impliqués dans l'interférence. Cochez la case disponible dans la boîte de dialogue Interférence globale (Global Interference).
Avantages
• Meilleure visibilité des zones d'interférence, permettant une identification plus rapide des problèmes.
• Visualisation plus aisée du volume d'interférence, permettant une analyse plus efficace.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
