Améliorations de l'utilisabilité du rapport de performance
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > >
Rapport de performance (Performance Report).
Rapport de performance (Performance Report).Description
Les nouvelles améliorations introduites apportent davantage de détails dans le rapport de régénération et une meilleure utilisabilité. Les principales évolutions sont les suivantes :
• Une page d'accueil plus propre.
• La boîte de dialogue Rapport de performance (Performance Report) ne bloque plus la sélection des objets de l'arbre du modèle.
• Le noeud Préparation de la régénération (Regeneration Preparation) a été remplacé par les noeuds Divers (Miscellaneous) et Autres éléments (Other Items) dans le rapport.
◦ Divers (Miscellaneous) : représente le temps lié à la régénération non comptabilisé par des objets spécifiques.
◦ Autres éléments (Other Items) : inclut les temps de régénération des éléments suivants pour chaque composant : relations, Pro/PROGRAM, tables de famille, découpes d'assemblage, composants flexibles et mécanisme.
• Une nouvelle colonne a été ajoutée dans la liste plate, indiquant le chemin du modèle propriétaire.
• La sélection d'objets est désormais cohérente pour les onglets Par structure (By Structure) et Liste plate (Flat List).

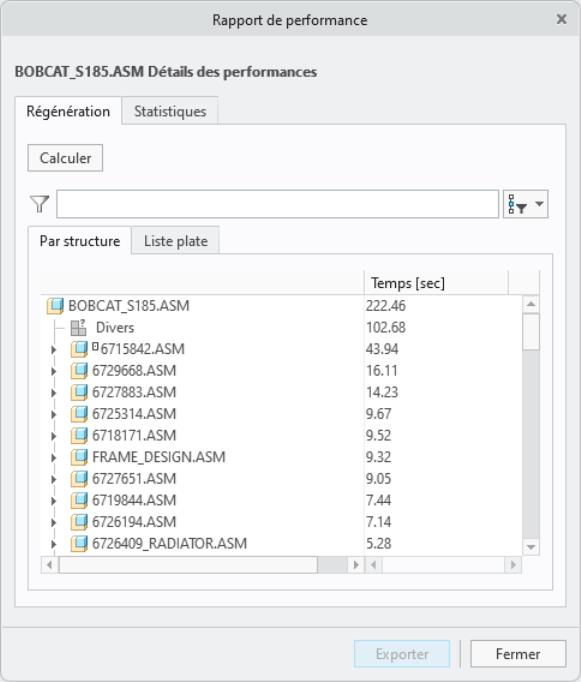

L'onglet Par structure (By Structure) est illustré ci-dessous.

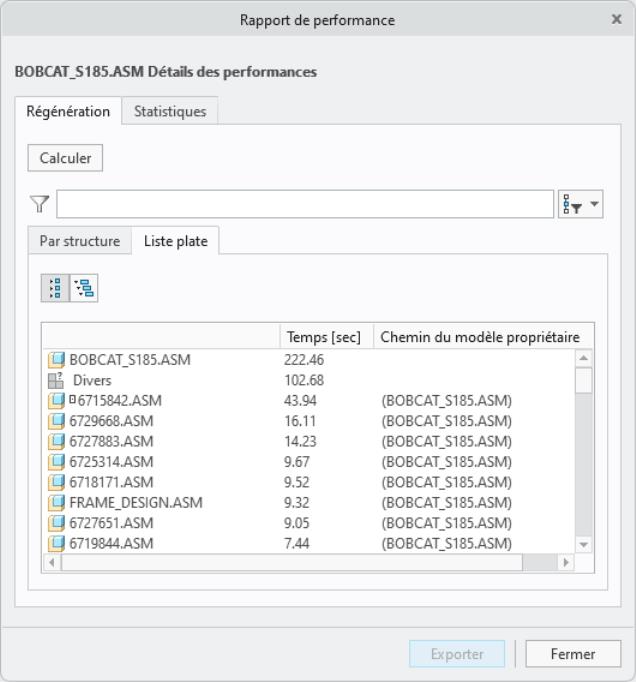

L'onglet Liste plate (Flat List) est illustré ci-dessous.
• La recherche est plus alignée sur la recherche dans l'arbre du modèle et permet à la fois de mettre en surbrillance et de filtrer la liste.

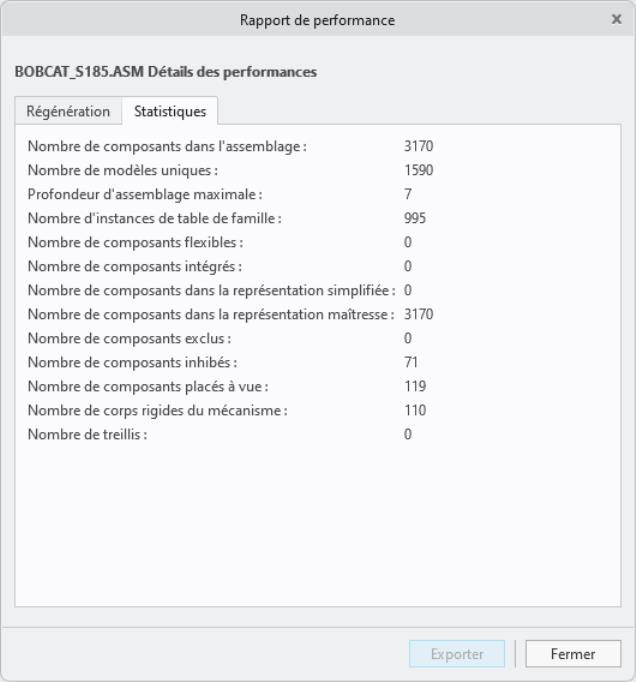

• L'onglet Statistiques (Statistics), comme le montre l'illustration ci-dessous, indique le nombre de fonctions.
Avantages
Dans sa version améliorée, le rapport de performance vous permet de mieux évaluer les performances de régénération d'un modèle et d'identifier plus facilement et de manière plus précise les goulots d'étranglement potentiels présents dans une conception.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les temps de régénération sont tributaires du système et peuvent varier en fonction des autres processus en cours d'exécution. • Les occurrences multiples d'un même composant sont toutes ajoutées au total de l'assemblage concerné. Cela peut entraîner un résultat inexact pour le rapport de régénération de l'assemblage. • Les représentations simplifiées ne sont pas entièrement prises en charge. • Les assemblages de mécanisme ne sont pas régénérés tant qu'aucune modification n'est apportée à l'assemblage. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
