Prise en charge des pièces multicorps dans la fonction Enveloppe simplifiée
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Enveloppe simplifiée (Shrinkwrap).
Enveloppe simplifiée (Shrinkwrap).Vidéos
Description

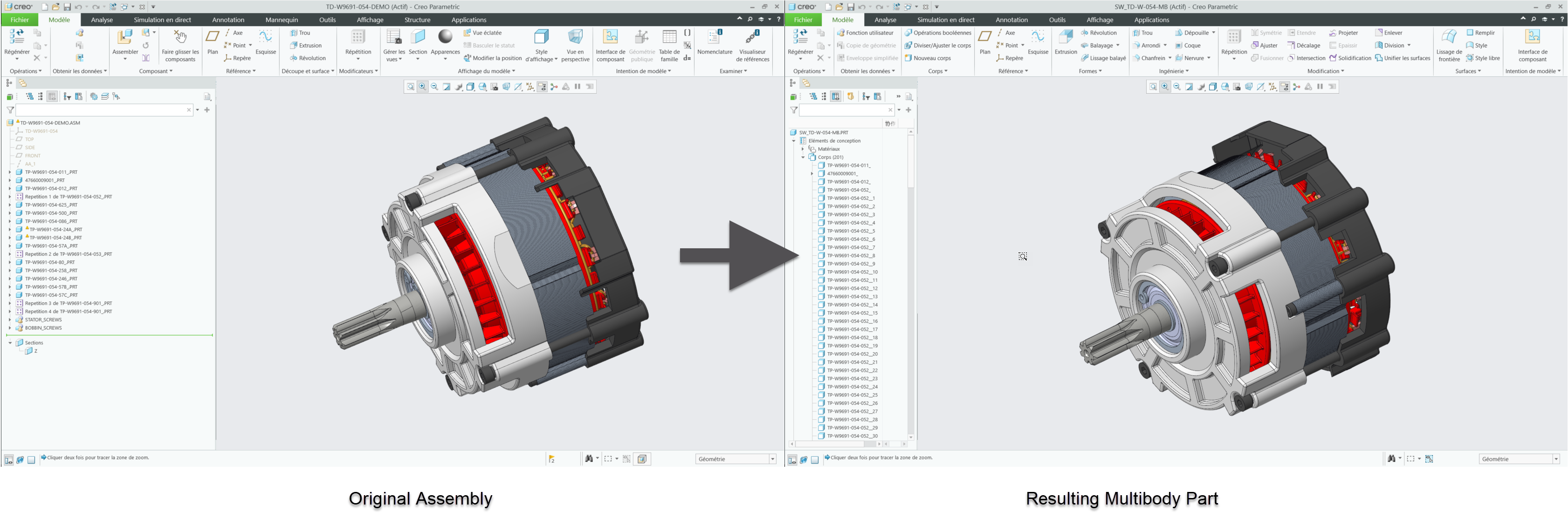

Lorsque vous créez des fonctions d'enveloppe simplifiée dans Creo 11, vous pouvez désormais collecter des corps de votre assemblage source pour les ajouter à la pièce cible. L'option Sélection automatique de toute la géométrie solide (Autocollect all solid geometry) vous permet désormais de collecter des corps solides en tant que type de géométrie résultante. Les méthodes de copie suivantes sont disponibles lorsque la géométrie résultante est constituée de corps :
• Vous pouvez copier tous les corps de la pièce source vers la pièce cible en tant qu'objets distincts.
Le nom, la matière, les paramètres et les attributs de construction du corps résultant sont transférés pour chaque corps.
• Vous pouvez fusionner tous les corps d'une même pièce source. Le corps résultant représente la géométrie solide d'une unique pièce source.
Le nom du corps résultant correspond au nom de la pièce source. La matière, les paramètres et les attributs de construction sont transférés depuis le premier corps de la pièce source.
• Vous pouvez fusionner tous les corps de toutes les pièces source.
Toute la géométrie résultante est ajoutée à un seul et même corps. L'onglet Options de corps (Body Options) devient disponible pour vous permettre d'ajouter la géométrie résultante à un corps existant ou pour créer un nouveau corps.
Dans les cas où les corps ne peuvent pas être fusionnés, vous pouvez choisir de créer une fonction réussie en cochant la case Garder comme objets séparés en cas d'échec de l'opération (Leave as separate objects if operation fails).
Les fonctions d'enveloppe simplifiée héritées se régénèrent comme auparavant et sont mises à niveau vers la nouvelle version lorsque vous modifiez leur définition.
Avantages
Sélection plus rapide et plus simple de la géométrie d'une pièce ou d'un assemblage pour la création de modèles, d'enveloppes ou de conceptions conceptuelles simplifiés.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | La fusion dans les opérations d'enveloppe simplifiée peut échouer, en particulier lorsque les pièces sont définies avec des précisions de modèle différentes. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
