Emplacement dans l'interface utilisateur : cliquez sur Modèle (Model) > Référence (Datum) > Référence (Reference). L'outil de recherche de géométrie devient disponible pour sélectionner des références et créer des requêtes de recherche.

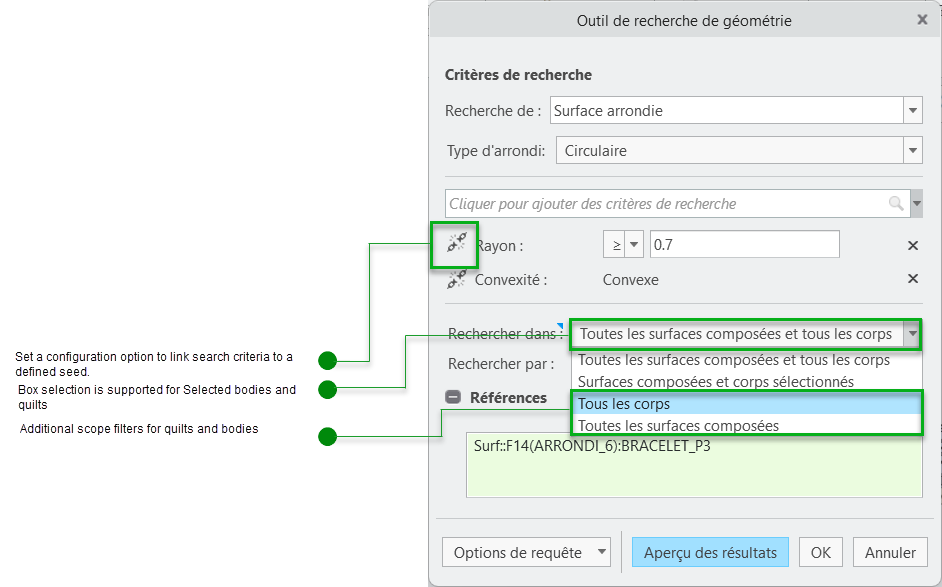

L'outil de recherche de géométrie est désormais disponible dans le contexte d'assemblage lorsque vous y accédez à partir d'une fonction de référence de niveau assemblage. Cela vous permet d'effectuer une recherche géométrique des surfaces dans plusieurs modèles. L'étendue de la recherche se situe dans l'assemblage auquel appartient la fonction de référence. La recherche peut être stockée sous la forme d'une requête dans la fonction de référence de niveau assemblage. La nouvelle option de configuration geometry_search_tool_link permet de lier les critères de recherche à un objet initial défini par défaut. L'option Rechercher dans (Search in) a été améliorée pour inclure deux entités supplémentaires : Toutes les surfaces composées (All quilts) et Tous les corps (All bodies). Elles vous permettent rechercher dans les corps ou les surfaces composées respectivement. La sélection de rectangle est prise en charge pour l'option Surfaces composées et corps sélectionnés (Selected quilts and bodies).

Capturez et définissez facilement et efficacement des références de surface sémantique pour les annotations de niveau assemblage et les données PMI basées sur des requêtes de recherche géométrique.
