Creo Ansys Simulation : résultats globaux
Creo+
Emplacement dans l'interface utilisateur :

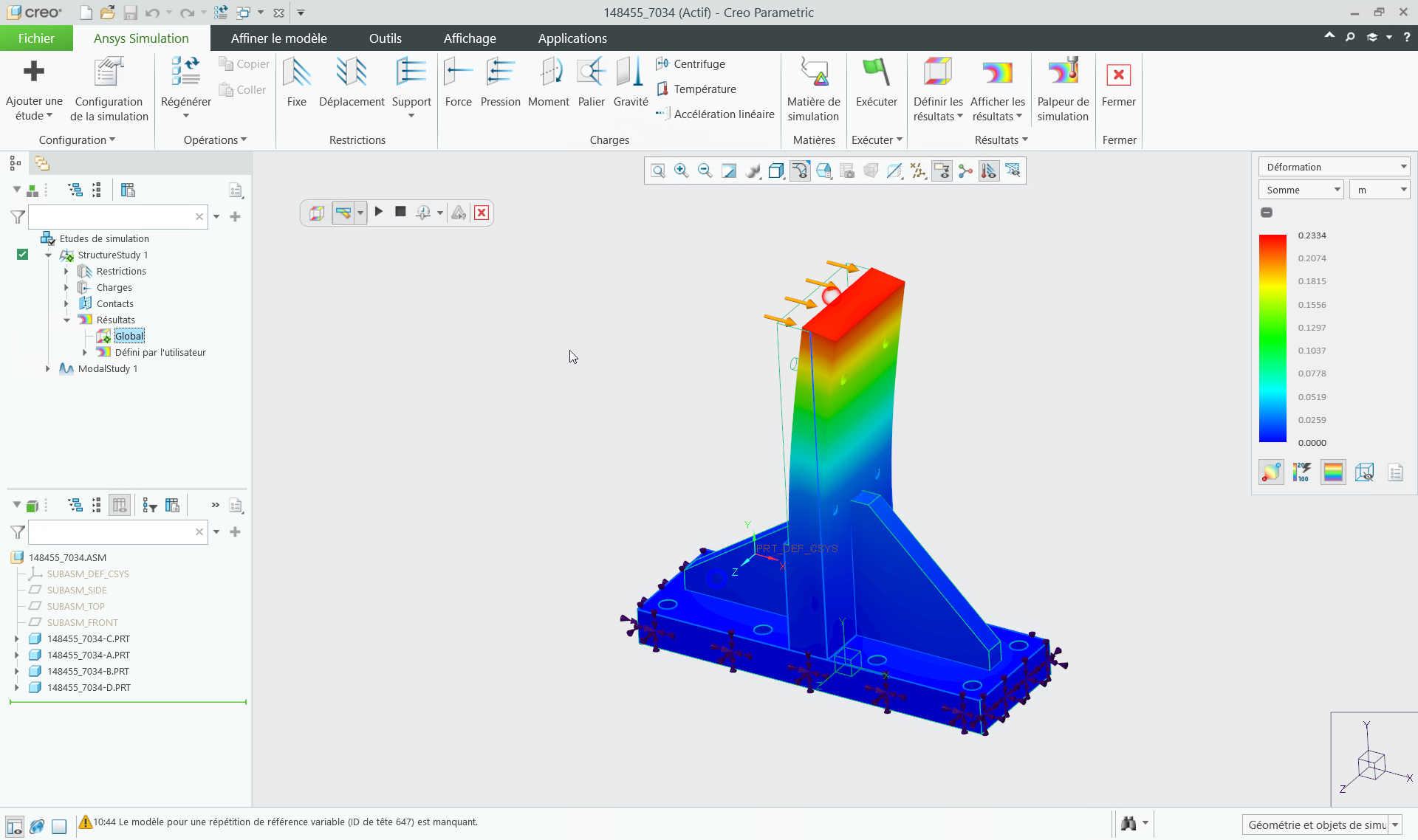

Lorsque vous travaillez dans Creo Ansys Simulation > , les résultats globaux sont disponibles sous le noeud Résultats (Results) dans l'arbre du modèle.
Vidéos
Description

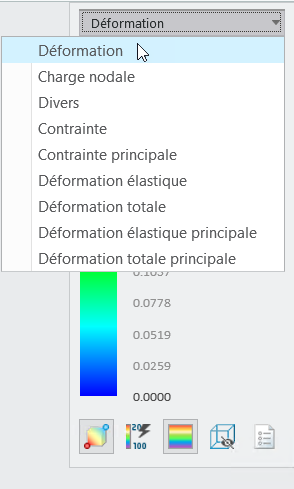

Les résultats de base sont supprimés de l'arbre du modèle et remplacés par les résultats globaux disponibles dans l'arbre du modèle lorsque vous exécutez une étude. La légende des résultats globaux est semblable à Creo Simulation Live. Les types de résultats les plus courants sont disponibles et peuvent être affichés avec leurs sous-types.
Les résultats définis par l'utilisateur sont toujours pris en charge pour les résultats autres que les résultats globaux. L'option "Résoudre pour tous les types de résultats" ("Solve all result types") a été supprimée. Tous les modes sont indiqués dans la légende des résultats des études modales. Les résultats globaux peuvent également être affichés dans la fenêtre auxiliaire. Les résultats créés dans les versions précédentes de Creo doivent être mis à jour. Ils peuvent ensuite être activés.
Avantages
Cette amélioration apporte les avantages suivants :
• Facilité d'utilisation avec des résultats rapides.
• Gain de temps lors de la création des résultats.
• Légende des résultats cohérente dans Creo Ansys Simulation et Creo Simulation Live.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Oui : les résultats de base ne sont plus disponibles dans Creo Ansys Simulation. Les résultats globaux incluent tous les résultats qui étaient auparavant disponibles en tant que résultats de base, ainsi que de nombreux résultats avancés parmi ceux qui étaient fréquemment utilisés. Les résultats avancés ont été remplacés par les résultats définis par l'utilisateur. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
