Creo Ansys Simulation : boulons et précharges
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Boulons (Fasteners) dans l'onglet Ansys Simulation (Ansys Simulation).
Boulons (Fasteners) dans l'onglet Ansys Simulation (Ansys Simulation).Vidéos
Description
Vous pouvez désormais créer des idéalisations de boulon, appliquer des précharges et évaluer les résultats pour les boulons. Vous pouvez rechercher les grandeurs des résultats de simulation spécifiquement destinées aux boulons. Dans les versions précédentes de Creo Ansys Simulation, l'utilisateur ne pouvait pas créer d'idéalisations de boulon.

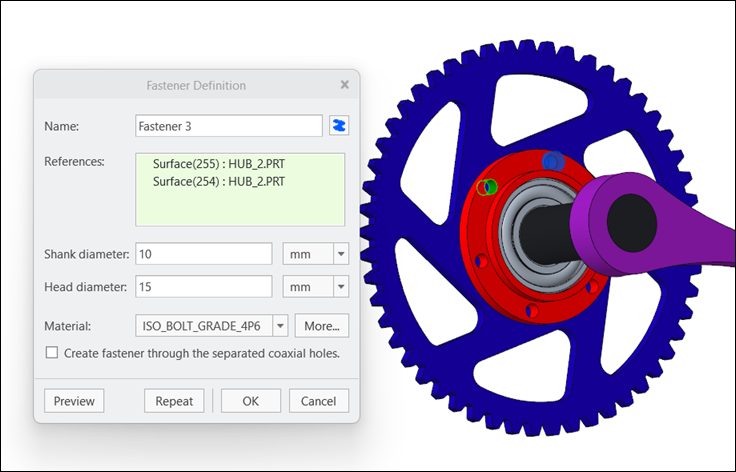

• Creo Ansys Simulation prend désormais en charge les idéalisations de boulon. Citons notamment les fonctionnalités suivantes :
◦ Bibliothèque de matériaux de boulon standard
◦ Sélection d'une surface interne pour un trou de boulon ou un axe de boulon
◦ Affectation automatique de cotes de boulon modifiables

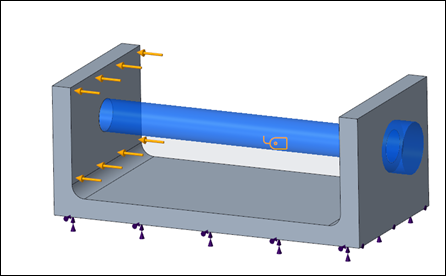

◦ Prise en charge des boulons grâce à des trous coaxiaux séparés, comme illustré dans la figure suivante :

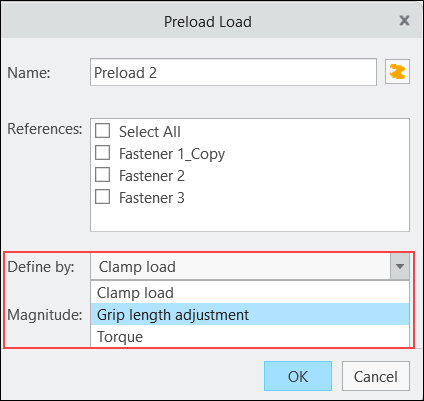

• Possibilité de définir des précharges sur des boulons idéalisés. Les précharges peuvent être définies en fonction de la charge de serrage, de l'ajustement de la longueur de serrage ou du couple de serrage.

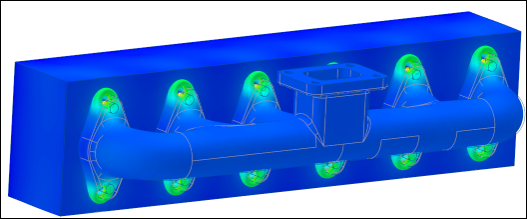

• Prise en charge des palpeurs de simulation pour les nouveaux types de résultats spécifiques aux boulons, notamment :
◦ Contrainte axiale et force de cisaillement
◦ Facteur de sécurité (FoS en traction et cisaillement)
◦ Moment de torsion
Avantages
Cette amélioration apporte les avantages suivants :
• Gain de temps important lors de la simulation de structures boulonnées
• Palpeurs de simulation spécifiques aux boulons
• Entièrement transférable à Creo Simulation Live
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
