Treillis : coque et treillis de poutres implicites
Creo+
Emplacement dans l'interface utilisateur : cliquez sur Modèle (Model) > Ingénierie (Engineering) > Treillis (Lattice) > Représentation (Representation) > Implicite (Implicit).
Pour la coque, cliquez sur Région de treillis (Lattice Region) > Remplacer le corps par un treillis (Replace body with lattice) > Créer une coque (Create shell) > Représentation de la coque (Shell representation) > Implicite (Implicit).
Pour la taille du lissage, cliquez sur Remplissage de cellule (Cell Fill) > Taille du lissage (Blend size).
Vidéos
Visionnez notre vidéo sur Learning Connector.
Description
Dans Creo Creo+, vous pouvez désormais créer des poutres, des treillis et des coques implicites. Il s'agit d'une autre méthode permettant de créer des treillis de poutres, de créer une coque d'un objet et de les fusionner en un seul objet imprimable en 3D.
• Les interfaces internes entre les poutres peuvent être lissées.

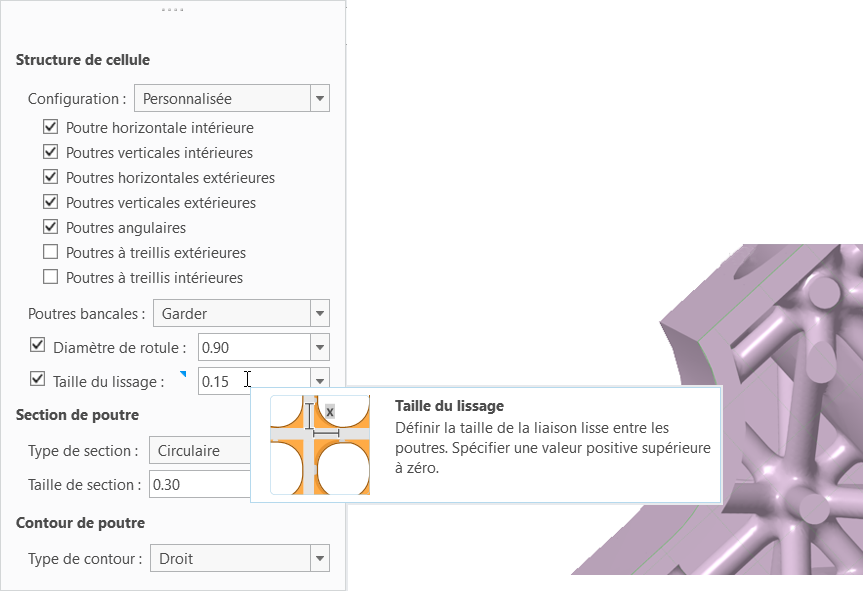

Transition transparente entre des poutres avec un treillis implicite
• L'interface entre le treillis et la coque peut être lissée.

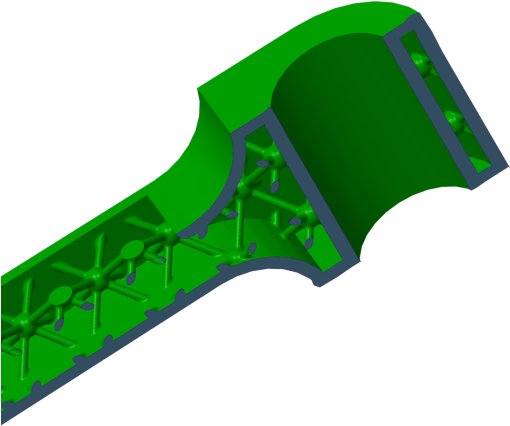

Lissage transparent entre le treillis et la coque avec un treillis implicite
Avantages
Capacité de coque constante, possibilité de lissage du treillis avec la coque
Informations supplémentaires
Conseils :
Aucun.
Limites :
Les arêtes et les surfaces générées à partir d'une géométrie implicite ne peuvent pas servir d'entités de référence pour les fonctions en aval.
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Option de configuration associée à cette fonctionnalité :
Aucun.
Pour créer un treillis basé sur des poutres
