Liaison de treillis : prise en charge de la triangulation de Delaunay
Creo+
Emplacement dans l'interface utilisateur :
• Pour la triangulation de Delaunay dans les treillis, cliquez sur > >
Treillis (Lattice) > >
> .
Treillis (Lattice) > > > .• Pour la liaison de treillis, cliquez sur > >
Liaison de treillis (Lattice Connect).
Liaison de treillis (Lattice Connect).Vidéos
Description
La fonction de liaison de treillis prend désormais en charge la triangulation de Delaunay.
• Il s'agit d'un outil puissant permettant de lier et de combiner plusieurs treillis en une structure de treillis cohérente.
• Dans cette version, nous continuons à étendre la prise en charge de types de treillis supplémentaires comme entrées de la fonction de liaison de treillis.

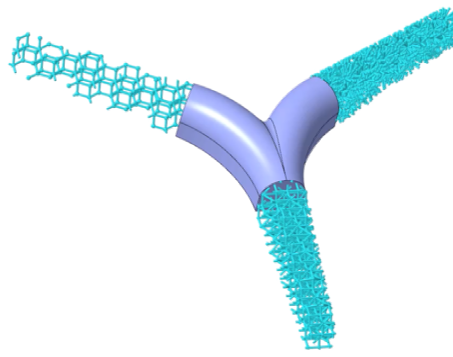

Un treillis stochastique avec une triangulation de Delaunay peut être lié à :
◦ un treillis standard avec des cellules de type triangulaire, carré, hexagonal, octogonal, dodécaèdre rhombique ou dodécaèdre allongé ;
◦ un autre treillis stochastique avec une triangulation de Delaunay ou un diagramme de Voronoï avec l'option A l'intérieur du volume (Inside Volume).
• Mathématiquement, la triangulation de Delaunay est le double du diagramme de Voronoï, et tous deux permettent de générer différentes topologies de treillis (simplifiée et forte).
En outre, l'algorithme a été amélioré pour mieux résoudre la liaison lors de l'utilisation d'espaces vides entre les treillis (grands intervalles).
Avantages
• Fonctionnalités étendues pour les cas d'utilisation structurels
• Flexibilité accrue dans la création de treillis complexes
• Compatible avec les processus Creo
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
