Treillis : densité variable basée sur la simulation dans un treillis personnalisé
Creo+
Emplacement dans l'interface utilisateur : cliquez sur >
Treillis (Lattice) > >
Personnalisé (Custom).
Treillis (Lattice) > > Personnalisé (Custom).Vidéos
Description
Vous pouvez désormais créer un treillis personnalisé basé sur des poutres dans lequel la densité varie en fonction des résultats d'une simulation. Il sera plus dense dans les zones présentant une contrainte plus importante, moins dense dans les zones de contrainte inférieure, et la densité variera graduellement entre les deux.

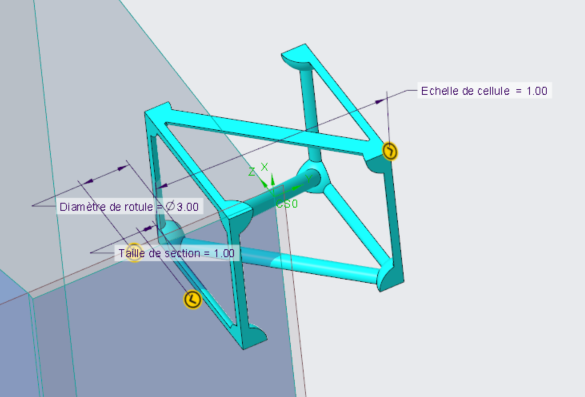

La densité est déterminée par la taille de section des poutres. Les poutres plus épaisses qui présentent une plus grande taille de section créent une densité supérieure. Lorsque les poutres sont plus épaisses, les rotules associées sont plus grandes également.
Auparavant, l'option permettant de faire varier la densité en fonction d'une simulation n'était pas disponible pour les treillis personnalisés.
La fonctionnalité ajoutée prend en charge le processus suivant :

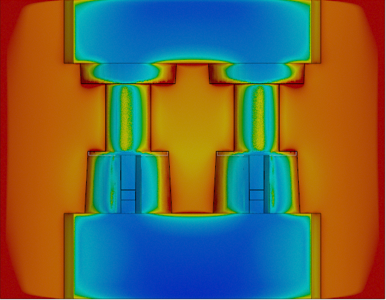

• Exécutez une simulation sur la pièce sans le treillis :
• Enregistrez les résultats de la simulation dans un fichier :

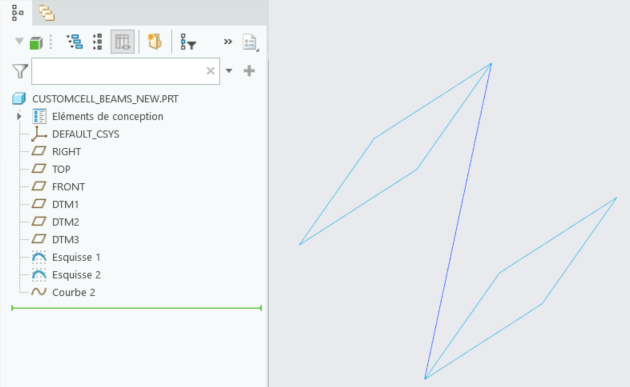

• Utilisez la cellule personnalisée pour créer le treillis :

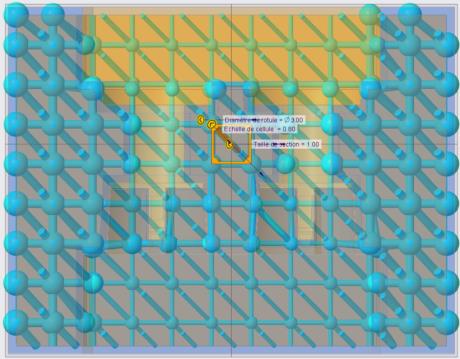

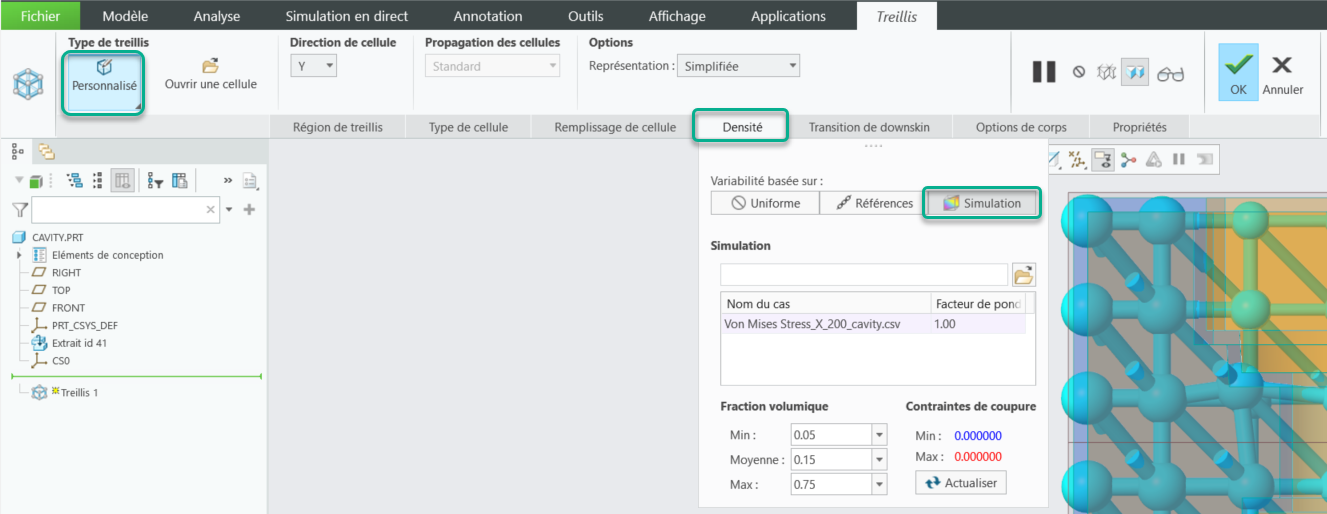

Utilisez ensuite les résultats de la simulation pour créer la densité variable. Le treillis sera plus dense dans des zones de contrainte plus élevée et moins dense dans les zones de contrainte inférieure :
Avantages
• Prise en charge d'un cas d'utilisation supplémentaire
• Plus de souplesse dans la définition des treillis
• Processus et interface utilisateur de treillis identiques
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
