Simulation du modèle Ffowcs-Williams Hawkings - Exercice 4 : Exécution de la simulation
Une simulation en régime transitoire est exécutée pour le modèle FWH à l'aide des étapes suivantes.

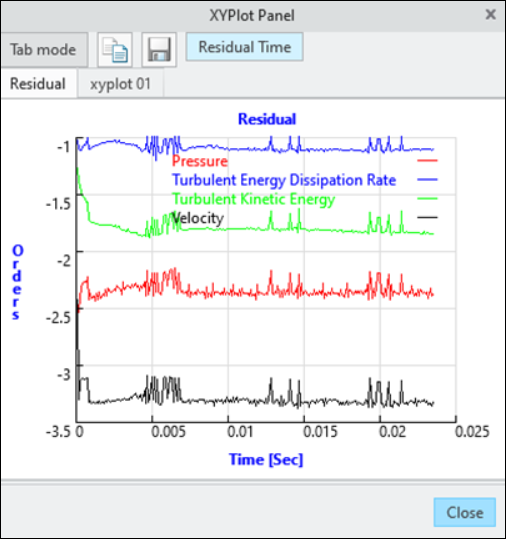

Résiduels de simulation
1. Dans l'arbre Flow Analysis, sous Physique (Physics), sélectionnez Commun (Common).
2. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après :
a. Nombre d'itérations (Number of Iterations) : 15
b. Définition temporelle (Time Definition) : Transitoire (Transient)
c. Définition temporelle (Time Definition) : Système de rotation (Rotating System)
d. Nombre de révolutions (Number of Revolutions) : 2
e. Pas de temps par rotation (Time Steps per Revolutions) : 120 (120)
f. Vitesse de rotation (Rotational Speed) : 5100 rpm
g. Fréquence d'enregistrement des résultats (Result Saving Frequency) : 120
3. Dans le groupe Projet (Project), cliquez sur
Charger les résultats (Load Results) pour charger le résultat en régime permanent. La boîte de dialogue Ouvrir (Open) s'affiche.
Charger les résultats (Load Results) pour charger le résultat en régime permanent. La boîte de dialogue Ouvrir (Open) s'affiche.4. Sélectionnez le fichier PROPELLER_Project 1.sres, puis cliquez sur Ouvrir (Open).
5. Dans le groupe Exécuter (Run), cliquez sur
Démarrer à partir de la solution (Start from Solution) pour commencer la simulation à partir de la solution.
Démarrer à partir de la solution (Start from Solution) pour commencer la simulation à partir de la solution.6. Cliquez sur
Exécuter (Run) pour commencer la simulation.
Exécuter (Run) pour commencer la simulation.7. Cliquez sur
Panneau du tracé XY (XYPlot Panel) pour visualiser les valeurs résiduelles de la simulation en régime transitoire.
Panneau du tracé XY (XYPlot Panel) pour visualiser les valeurs résiduelles de la simulation en régime transitoire.8. Lorsque la simulation est terminée, cliquez sur OK (OK).
 | Le critère de convergence par défaut est de 0.1 pour les simulations en régime transitoire. Lorsque les valeurs résiduelles de toutes les variables sont réduites de 1 ordre ou que le nombre maximal d'itérations est atteint, le calcul passe au pas de temps suivant. |
