Simulation du modèle Ffowcs-Williams Hawkings - Exercice 3 : Création de points de contrôle
Pour créer un point de contrôle
1. Créez un point de contrôle en sélectionnant Points de contrôle (Monitor Points) sous le groupe Post-traitement (Post-processing) du ruban Flow Analysis (Flow Analysis).
2. Dans Résultats (Results), sous Points de contrôle (Monitor Points), sélectionnez Point 01.
3. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après :
◦ Position (Position) : -0.0225, 0.1, 0.2 meters
◦ Récepteur acoustique (Acoustic Receiver) : Oui (Yes)
4. Créez un point de contrôle en sélectionnant Points de contrôle (Monitor Points) sous le groupe Post-traitement (Post-processing) du ruban Flow Analysis (Flow Analysis).
5. Dans Résultats (Results), sous Points de contrôle (Monitor Points), sélectionnez Point 02.
6. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après :
◦ Position (Position) : -0.0125, 0.05, 0.075 meters
◦ Récepteur acoustique (Acoustic Receiver) : Oui (Yes)

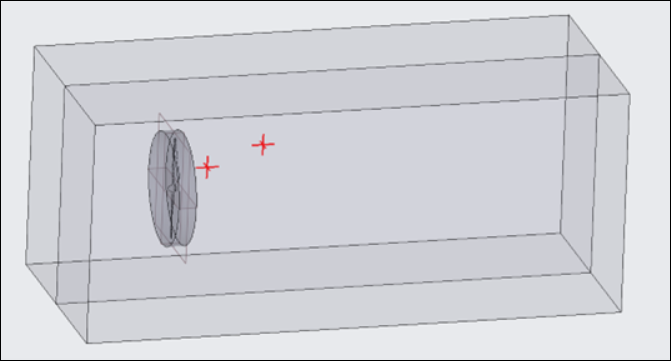

7. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez Afficher toutes les surfaces (Show all surfaces) dans la liste. Le point de contrôle apparaît comme illustré dans la figure.
Point de contrôle
 | Des points de contrôle sont créés avant la simulation pour mesurer le niveau de pression sonore à des emplacements spécifiques. |
