Champ électrique - Exercice 8 : Analyse des résultats
Cet exercice décrit la façon dont les résultats sont analysés pendant et après la simulation. Pour cacher les surfaces CAO (non le domaine de solide), alternez entre Corps CAO (CAD Bodies) et Corps Flow Analysis (Flow Analysis Bodies) dans le groupe Afficher (Show). Effacez les affichages de variable en sélectionnant Aucune sélection (No Selection) dans la liste déroulante Légende (Legend). Cliquez sur Panneau du tracé XY (XYPlot Panel) pour visualiser le tracé XY.
*
1. Pour afficher/cacher les entités géométriques sélectionnées, cliquez sur Afficher (Show) dans le panneau Affichage (View).
2. Pour modifier la palette de couleurs, cliquez sur Plus (More) dans la Légende (Legend), puis sélectionnez Bleu rouge (Blue Red) ou Bleu pourpre (Blue Purple).

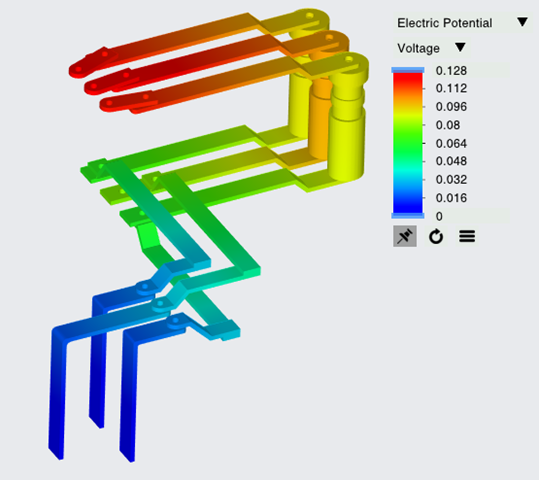

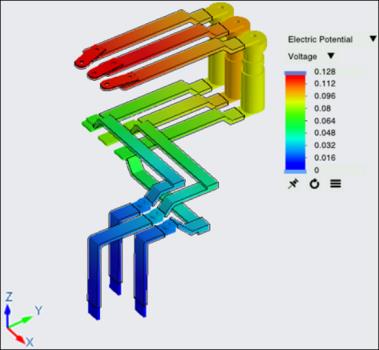

Visualisation des contours de potentiel électrique sur les interfaces
Contours de potentiel électrique
Contours de potentiel électrique
1. Sélectionnez Domaines (Domains).
2. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)
et Cacher tous les contours (Hide all outlines).
3. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
4. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
Variable (Variable) : Potentiel électrique : [Champ électrique] (Electric Potential: [Electric Field])
Min (Min) : 0 Voltage
Max (Max) : 0.128 Voltage

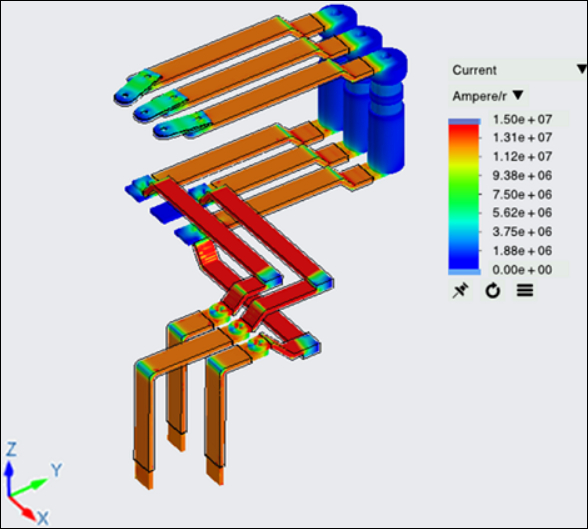

Visualisation des contours courants
Contours courants
Contours courants
1. Sélectionnez Domaines (Domains).
2. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)
et Cacher tous les contours (Hide all outlines).
3. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
4. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
Variable (Variable) : Courant : [Champ électrique] (Current: [Electric Field])
Min (Min) : 0 Ampere/mm2
Max (Max) : 1.50e+07 Ampere/mm2

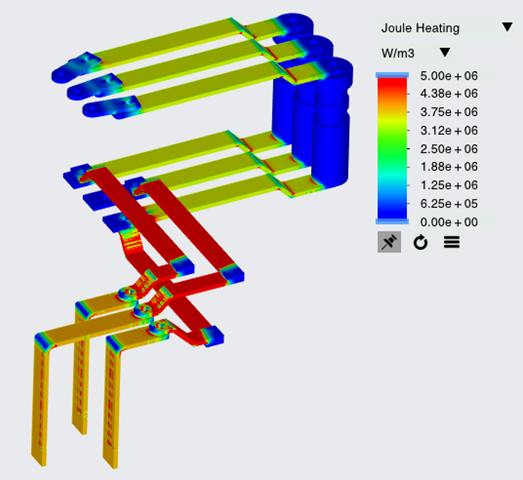

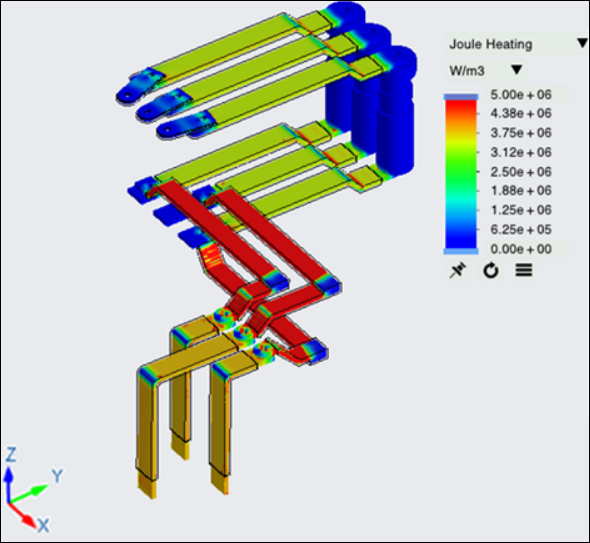

Visualisation des contours de chauffage par effet Joule sur les interfaces
Contours de chauffage
Contours de chauffage
1. Sélectionnez Domaines (Domains).
2. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)
et Cacher tous les contours (Hide all outlines).
3. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
4. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
Variable (Variable) : Chauffage par effet Joule : [Champ électrique] (Joule Heating: [Electric Field])
Min (Min) : 0 W/m3
Max (Max) : 5.00e+06 W/m3

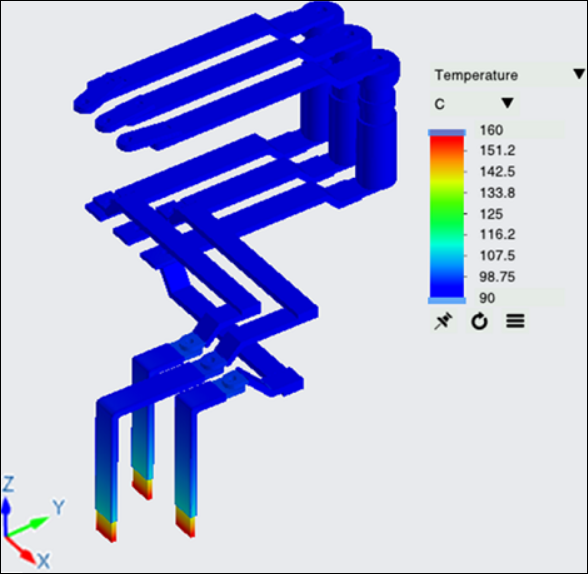

Visualisation des contours de température
Contours de température
Contours de température
1. Sélectionnez Domaines (Domains).
2. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids) et Cacher tous les contours (Hide all outlines).
3. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
4. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
Grille (Grid) : Non (No).
Contour (Outline) : Non (No).
Variable (Variable) : Température : [Chaleur] (Temperature: [Heat])
Min (Min) : 90 C
Max (Max) : 160 C

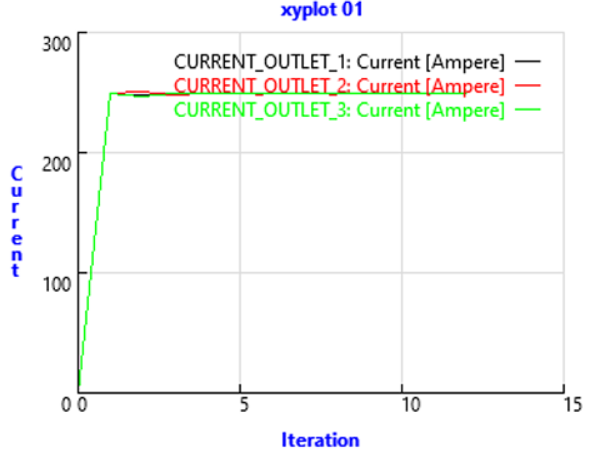

Tracé du courant à la frontière de sortie
Courant à la sortie
Courant à la sortie
1. Dans l'arbre Flow Analysis, cliquez sur Conditions aux limites (Boundary Conditions) > Limites générales (General Boundaries).
2. Sélectionnez CURRENT_OUTLET_1, CURRENT_OUTLET_2 et CURRENT_OUTLET_3.
3. Cliquez sur Tracé XY (XYPlot). Une nouvelle entité xyplot2 est ajoutée à l'arbre Flow Analysis sous Résultats (Results) > Tracés XY (XY Plots).
4. Sélectionnez xyplot1.
5. Dans le panneau Propriétés (Properties), définissez Variable (Variable)Courant (Current).
6. Cliquez sur Arrêter (Stop) et sur Exécuter (Run) dans le groupe Exécuter (Run), si nécessaire.
Visualisation des lignes de courant dans le domaine
Rationalise le suivi de la trajectoire d'écoulement du fluide.
1. Pour créer des lignes de courant, sélectionnez Lignes de courant (Stream Lines) dans le groupe Post-traitement (Post-processing) du ruban Flow Analysis.
2. Pour libérer les lignes de courant des limites d'entrée, sélectionnez Yes sous Valeur (Value) pour CURRENT_INLET_1_i2, CURRENT_INLET_2_i2 et CURRENT_INLET_3_i2.
3. Sélectionnez Géométrie (Geometry) sous Résultats (Results) > Lignes de courant (Streamlines) > Lignes de courant (Streamline) > Géométrie (Geometry) dans l'arbre Flow Analysis.
4. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après :
Epaisseur de ligne (Line Thickness) : 0.0002 m
Durée du temps d'animation (Animation Time Size) : 0.05
5. Dans l'onglet Vue (View) du panneau Propriétés (Properties), sélectionnez les valeurs ci-après pour les options répertoriées pour Surface (Surface) :
Variable (Variable) : Température : [Chaleur] (Temperature: [Heat])
Min (Min) : 300 K
Max (Max) : 350 K
6. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les options suivantes pour Ligne de courant (Streamline) :
Libérer les particules (Release Particle) : Yes
Direction (Direction) : Both
Nombre de particules (Number of Particles) : 100

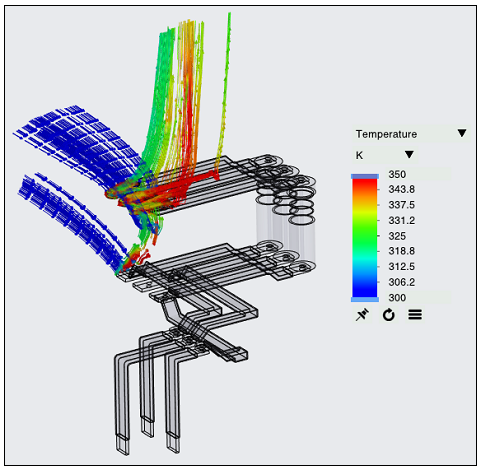

Figure 33. Ligne de courant (Streamline) : Température (Temperature)
Ligne de courant (Streamline) : Température (Temperature)
