Calcul de quantité de nomenclature pour les terminaisons
La quantité de nomenclature pour les terminaisons est calculée afin de garantir l'exactitude des stocks et des rapports. La logique de calcul est conçue pour éviter les comptages en double et pour refléter l'utilisation réelle des terminaisons dans des hiérarchies d'assemblages complexes.
Pour chaque terminaison, la quantité de nomenclature est déterminée par :
• l'addition des occurrences de la terminaison dans les connecteurs de l'assemblage ;
• la soustraction des quantités de nomenclature pour chaque terminaison identique faisant référence au même objet de données de câblage et présente à des niveaux inférieurs de la hiérarchie de l'assemblage.
Cela garantit que seules les instances uniques sont comptabilisées et que les références en double dans les sous-assemblages ne gonflent pas la nomenclature.
Cas d'utilisation
Assemblage de niveau supérieur
• Scénario : l'assemblage supérieur contient plusieurs faisceaux et connecteurs, chacun avec des terminaisons.
• Calcul : la nomenclature d'une terminaison correspond au nombre total de fois où il apparaît dans les connecteurs, moins les terminaisons identiques dans les faisceaux de niveau inférieur référençant le même objet de données de câblage.
• Exemple :
Niveau de l'assemblage | Occurrences de connecteur | Quantité de nomenclature |
|---|---|---|
Assemblage supérieur | 16 | 16 |
Faisceau 1 | 0 | 0 |
Faisceau 2 | 4 | 4 |

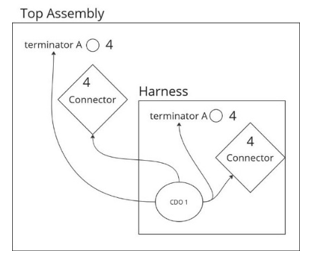

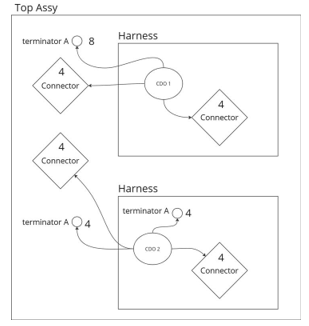

Calcul de nomenclature d'info de fonction
• Scénario : calcul de nomenclature pour une terminaison spécifique.
• Calcul : la nomenclature d'info de fonction correspond à la somme des occurrences dans les connecteurs, moins les terminaisons identiques référençant le même objet de données de câblage aux niveaux inférieurs.
• Exemple :
Emplacement | Nomenclature d'info de fonction |
|---|---|
terminaison A de l'assemblage supérieur | 4 |
terminaison A du faisceau 1 | 4 |
Nomenclature d'assemblage supérieur | 8 |
Nomenclature de faisceau | 4 |

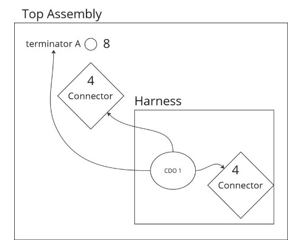

Calcul de nomenclature descendant
• Scénario : aucune terminaison identique dans les niveaux inférieurs ne référence le même objet de données de câblage.
• Calcul : la quantité de nomenclature est calculée depuis l'assemblage supérieur jusqu'aux niveaux inférieurs, garantissant que chaque instance unique est comptée une seule fois.

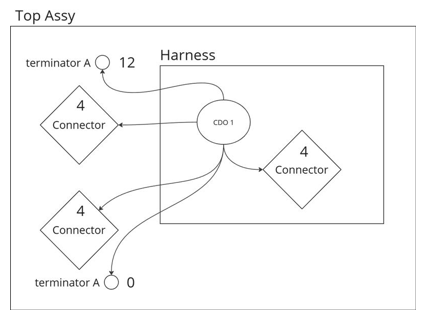

Plusieurs terminaisons identiques au même niveau
• Scénario : plusieurs terminaisons identiques référencent le même objet de données de câblage au même niveau d'assemblage.
• Calcul : seule la première instance est prise en compte dans la nomenclature. Les terminaisons identiques suivantes au même niveau affichent une quantité de nomenclature nulle.
• Exemple :
Niveau de l'assemblage | Occurrences de connecteur | Quantité de nomenclature |
|---|---|---|
Assemblage supérieur | 12 | 12 |
Faisceaux | 4 | 0 |
Deuxième instance | 0 | 0 |
Scénarios entraînant une quantité de nomenclature nulle
• Si une terminaison est placée dans un sous-assemblage ou un sous-faisceau appartenant à la même hiérarchie que l'objet de données de câblage, mais pas dans le même assemblage, la quantité de nomenclature est nulle.
• Si une terminaison fait référence à un objet de données de câblage dans un assemblage de faisceau et que le connecteur est externe dans un assemblage de niveau supérieur, la quantité de nomenclature est nulle.
Exportation de nomenclature en mode mixte
• Scénario : lors de l'exportation d'une nomenclature en mode mixte.
• Comportement : les fonctions de terminaison n'apparaissent pas dans la liste d'éléments en bas. C'est le comportement attendu.
