圖形中工具列中的新顯示選項
Creo+
使用者介面位置︰圖形中工具列。
視訊
描述
之前，無法控制相切邊的顯示。
在此發行版本中，已將新選項「相切邊」(Tangent Edges) 新增至圖形中工具列。此設定可控制相切曲面之間邊的顯示。
選取此選項時，會使用與隱藏相切邊之前相同的樣式顯示相切邊。此選項適用於顯示邊的所有顯示樣式，並使用現有組態選項 tangent_edge_display 與 shade_with_edge_tangent。若未選取此選項，相切邊會隱藏

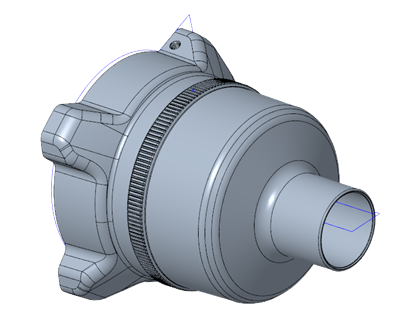

• 顯示相切邊

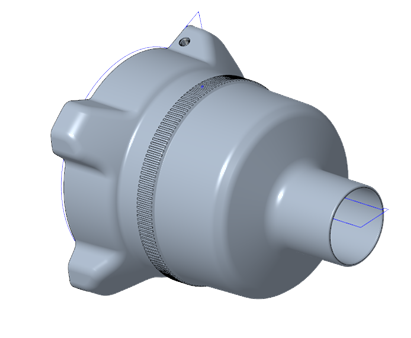

• 不顯示相切邊
優點
切換相切邊顯示的方式更快、更簡單，能夠更好地視覺化設計。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | tangent_edge_display.*no, yes shade_with_edge_tangent |
