已強化模型樹中面組的面組標籤與可見度控制
Creo+
使用者介面位置：模型樹與其他顯示面組的導覽樹。
視訊
描述
已強化「模型樹」中面組標籤的顯示與面組的可見度控制，來改善可用性。
新的強化功能提供了面組與建立面組的特徵之間的連結，其中包括：
• 強化的面組標籤
面組標籤會用圓括號括住擁有者特徵 (建立面組的特徵) 的名稱，進而在面組及其起源特徵之間提供清晰的視覺連結。
• 可見度控制
◦ 針對建立單一面組的特徵，「顯示」(Show)、「隱藏」(Hide)、「僅顯示」(Show Only) 與「全部顯示，除了」(Show All Except) 會影響面組與相關特徵。
◦ 隱藏或顯示面組也會隱藏或顯示特徵。
◦ 隱藏或顯示特徵也會隱藏或顯示面組。

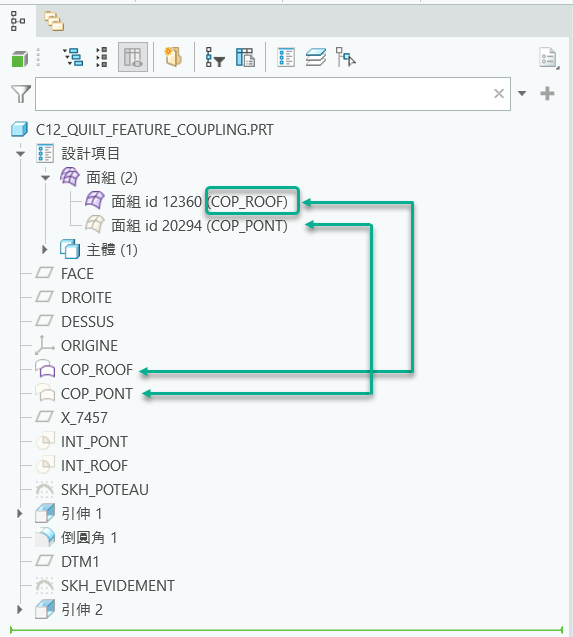

下圖顯示了顯示特徵名稱的面組標籤更新。
之前，為了顯示面組，必須檢查面組是否因特徵的可見度狀態、面組的可見度狀態或兩者而隱藏。
優點
已改善控制面組可見度的使用者體驗。
其他資訊
秘訣︰ | 無。 |
限制︰ | 此行為的例外情況是「掃描混成」、「螺旋掃描」與「外殼體積塊」等特徵，因為它們可能會建立其他幾何物件。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
