樣式：編輯參照與取代參照
Creo+
使用者介面位置：在開啟「樣式」(Style) 標籤的情況下，選取特徵、參照或參照集，然後執行以下其中一項操作：
• 編輯參照
執行以下其中一項操作：
◦ 在「樣式樹」中，在圖元上按一下滑鼠右鍵，然後選擇
「編輯參照」。
「編輯參照」。◦ 按一下 > > 「編輯參照」(Edit References)。
「編輯參照」(Edit References)。• 取代參照
◦ 按一下 > >
「取代參照」(Replace References)。
「取代參照」(Replace References)。視訊
描述
在 Creo+ 中，已將 「編輯參照」(Edit References) 與 「取代參照」(Replace References) 功能新增至「樣式」(Style)。這些工具可協助您輕鬆重新定義您的曲線與曲面。您可以在工具內選取新參照，而不必離開「樣式」建模環境。

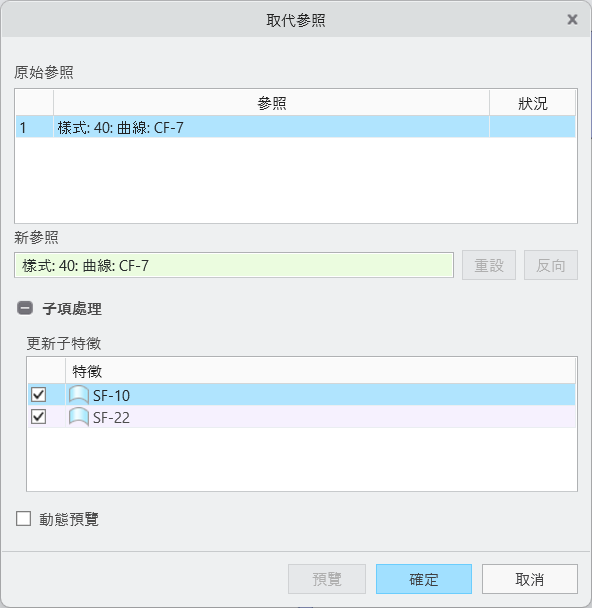

「編輯參照」(Edit References) 與 「取代參照」(Replace References) 功能新增至「樣式」(Style)。這些工具可協助您輕鬆重新定義您的曲線與曲面。您可以在工具內選取新參照，而不必離開「樣式」建模環境。• 「取代參照」(Replace References) 可讓您將一個「樣式」圖元取代為另一個。

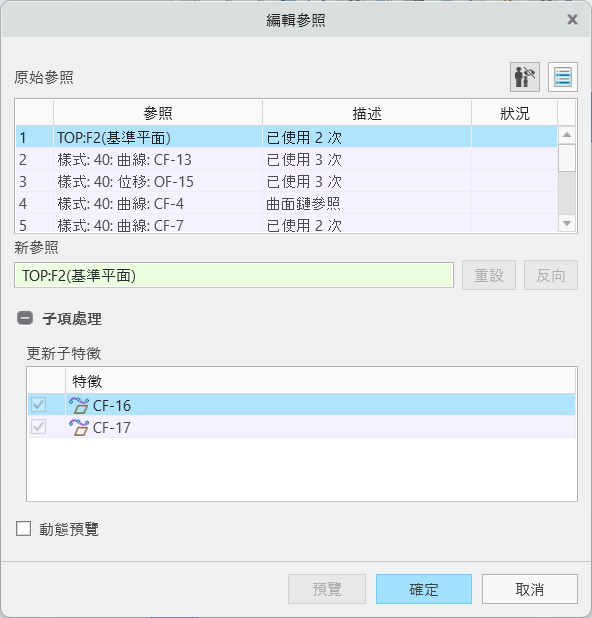

「取代參照」(Replace References) 可讓您將一個「樣式」圖元取代為另一個。• 「編輯參照」(Edit References) 可讓您取得「樣式」圖元並變更它所參照的元素。
「編輯參照」(Edit References) 可讓您取得「樣式」圖元並變更它所參照的元素。• 您可以視需要反向新參照的方向。
• 您可以在每次使用「動態預覽」(Dynamic Preview) 選取新參照時自動顯示結果預覽，或使用「預覽」(Preview) 手動顯示迄今為止已更新之參照的預覽。
• 您可以在「編輯」(Edit) 與「取代參照」(Replace References) 中調查「子項處理」(Child Handling)。
優點
• 此強化功能可讓您更輕鬆地重工「樣式」模型，進而節省之前因重新建模或複雜變更而損失的時間與精力。
• 使「樣式」與核心 Creo 模式更加一致。
其他資訊
秘訣︰ | 無。 |
限制︰ | • 頂點沒有唯一 ID。這會導致當「列顯示」(Row Display) 設定為在單一列中列出參照的所有使用情況時，工具不會分隔曲線/邊及其頂點。這將導致出現警告指示器。 • 當子特徵或參照失敗時，「反向」(Flip) 不可用。 • 「反向」(Flip) 只有在任何使用的裁剪/延伸端點由值定義時才有效，而在裁剪/延伸端點由參照定義時無效。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
