多主體鈑金中的布林運算與主體操作
Creo+
使用者介面位置：按一下 >
「布林運算」(Boolean Operations)。
「布林運算」(Boolean Operations)。按一下 >
「分割/裁剪主體」(Split/Trim Body)。
「分割/裁剪主體」(Split/Trim Body)。按一下「主體」(Body) 旁邊的箭頭，然後按一下
「移除主體」(Remove Body)。
「移除主體」(Remove Body)。使用「操作」(Operations) 群組中的指令。
視訊
描述
在完整多主體支援之下，「布林運算」(Boolean Operations) 以及「分割」(Split) 與「裁剪」(Trim) 適用於鈑金主體。

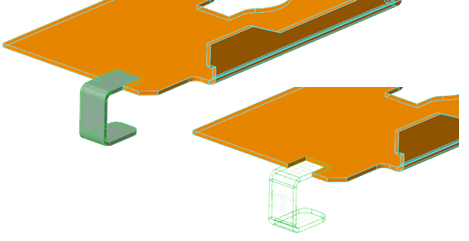

• 鈑金特定布林運算 (合併、切除與相交) 選項
◦ 針對切除與相交，「法向於曲面」(Normal to Surface) 選項可控制材料移除。

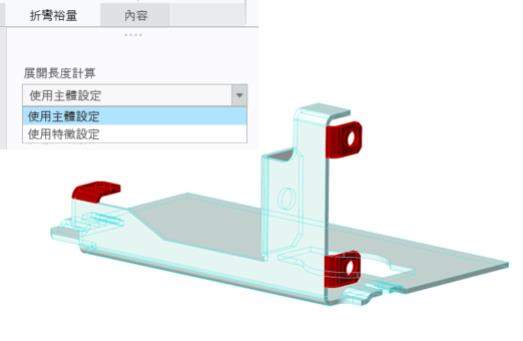

◦ 針對合併，有選項可供您在選取「使用主體設定」(Use body settings) 時變更修改主體中折彎的折彎裕量值，或在選取「使用目前設定」(Use current settings) 時保留修改主體的折彎裕量值。
• 鈑金特定分割主體選項：
◦ 使用鈑金切削 (引伸切削) 或實體切削的選項。
◦ 「以體積塊分割」(Split by Volume) 可讓您將個別不同體積塊 (之前稱為不同片段) 從鈑金主體分割為新鈑金主體。
• 其他主體操作包括「移除主體」(Remove Body)、「複製」(Copy)、「貼上」(Paste)、「選擇性貼上」(Paste Special)、「鏡像」(Mirror)、「陣列」(Pattern)、「彈性建模」指令以及「複製幾何」(Copy Geometry)。局部複製幾何特徵可建立新鈑金主體，外部複製幾何特徵可建立一般實體主體。

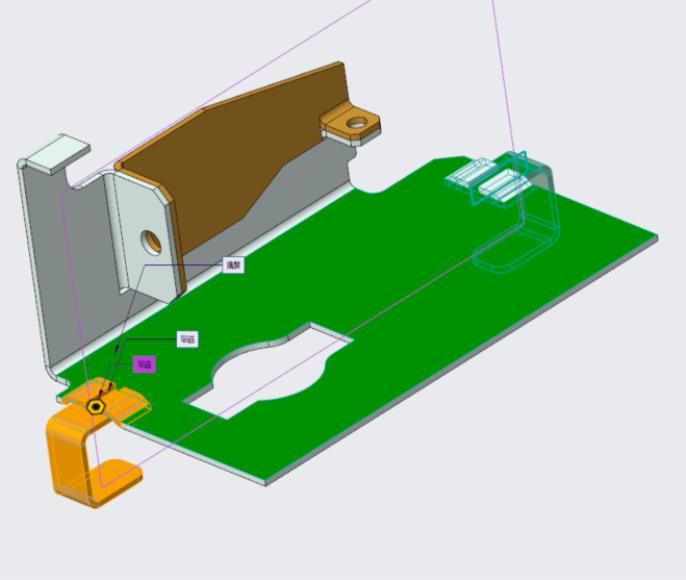

彈性移動操作的範例：

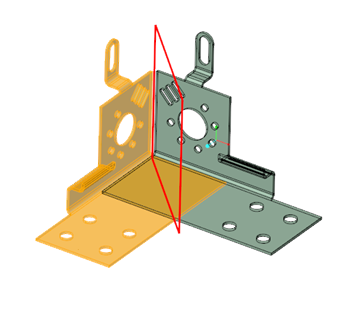

主體上鏡像操作的範例：

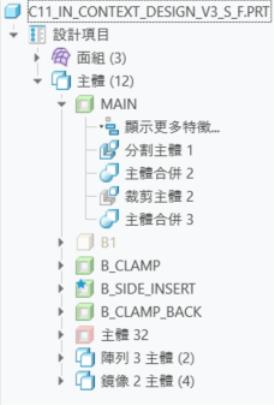

包含主體操作之「面組主體演變樹」的範例。
優點
這些強化功能提升了使用者生產力與設計效率。
現在，透過改進的多主體設計方法，您可以：
• 輕鬆可靠地設計包含重複或鏡像幾何形狀的單一主體零件。
• 透過針對鈑金設計套用主模型方法，在前後關聯內設計。
其他資訊
秘訣︰ | 無。 |
限制︰ | 移除主體 - 您無法移除零件中最後一個剩餘的鈑金主體。 折彎裕量 - 使用「使用主體設定」(Use body settings) 時，您只能合併不包含展平折彎的主體。 分割主體 - 在某些情況下，只有實體切削可以成功產生所需最終幾何。 布林相交與切除 - 只有當切削選項「法向於曲面」(Normal to Surface) 不是使用中選項時，  「複製曲面外觀」(Copy Surface Appearances) 與  「更新參照」(Update References) 才可用。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
