已擴大對草繪器中現代化投影與位移工具的支援
Creo+
使用者介面位置：
• >
• >
視訊
描述
更廣泛地支援 Creo 9.0 中最初引入的現代化「投影」與「位移」工具。
優點
此強化功能的優點包括下列功能：

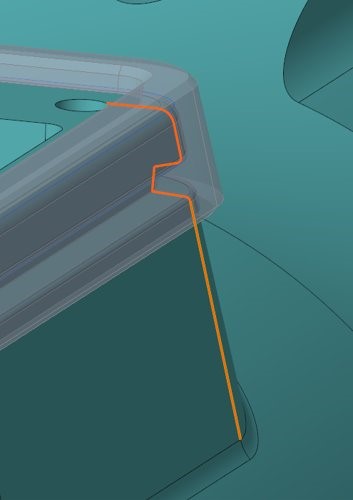

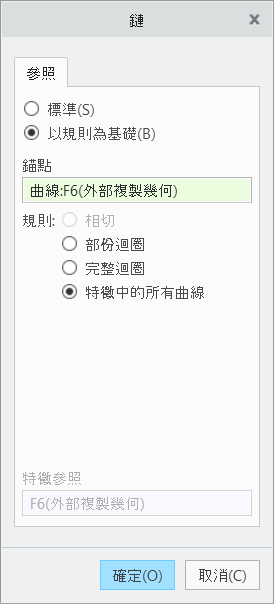

• 已將「特徵中的所有曲線」(All curves in feature) 集合規則新增至「投影」工具。請注意，只有在建立草繪后才會評估此規則。
• 現在，針對以軌跡為基礎的特徵，例如曲線陣列、掃描、凸緣等，可在「草繪器」工作流程中使用現代化「投影」與「位移」工具。
• 有多個可用性強化功能，可簡化已投影與位移幾何的重新使用與操作：
◦ 當處理透過投影或位移幾何建立的複合曲線時，現在，您可以針對尺寸標註與限制，在基於動作-物件的工作流程中參照複合曲線中的個別圖元。具體而言，這包括尺寸建立工具、條件約束建立工具，以及諸如同心圓與同心圓弧工具的其他一些工具。
◦ 強化的「圓角」與「倒角」工具會自動將複合材料曲線一分為二，並插入倒圓角或倒角。
◦ 「鏡像」工具可更好地支援複合材料曲線。
◦ 參照複合材料曲線的圖元會新增鏈或迴圈的明確參照，可從「草繪器」以外的工具查看此參照，例如「編輯參照」(Edit References) 與「參照檢視器」(Reference Viewer) 工具。
這些 Creo 10.0 強化功能可將 Creo 9.0 引入的鏈選取優點與處理「投影」或「位移」操作結果的額外彈性結合在一起。
• 您可以將幾何作為建構幾何投影或位移。

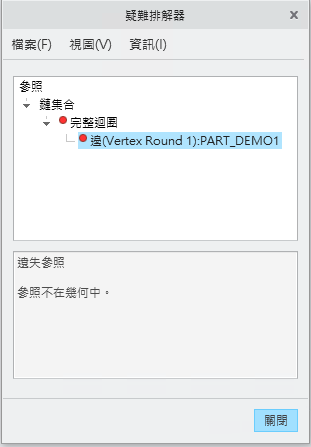

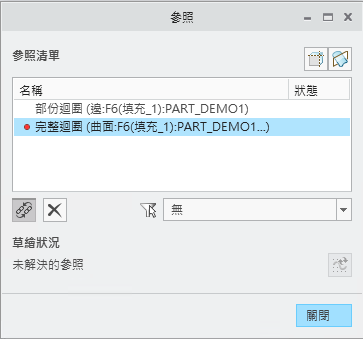

• 改善的疑難排解資訊適用於在「投影」與「位移」工具中使用的鏈參照。此功能可協助您瞭解鏈參照再生失敗的原因。

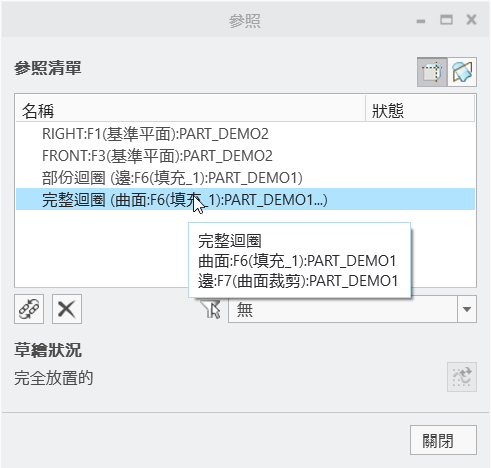

• 提供了更詳細的參照資訊，進而顯示外部參照的參照元件。
• 雖然「混成」(Blend) 工具尚未完全支援現代化的「投影」與「位移」功能，但除了來自現有截面的實體草繪幾何以外，它現在還允許參照中心線、座標系、點與建構幾何。
這些功能改善可讓您更輕鬆、更靈活地在「草繪器」內使用及處理 3D 鏈參照。此外，工作流程對齊與移除限制可改善「投影」與「位移」工具的整體可用性。
其他資訊
秘訣︰ | 無。 |
限制︰ | 在「混成」(Blend) 工具中投影或位移。 |
這是否會取代現有功能？ | 這可增強現有的功能。 |
與此功能相關聯的組態選項： | 無。 |
