草繪器中的投影與位移強化功能
Creo+
使用者介面位置：按一下 > ， > 。
視訊
描述
「投影」與「位移」工具的強化功能包括：
• 彈性使用複合材料曲線：
◦ 選取複合材料曲線的個別區段。
◦ 支援對複合材料曲線的個別區段執行下列操作。
▪ 剪下、刪除、平移、旋轉、裁剪、鏡像、複製和貼上、取代、文字、旋轉和重定大小、轉角裁剪、倒角和圓角。
▪ 跳接至工具中的接頭，例如劃分、直線、圓弧等。
▪ 已改善複合材料曲線或其個別區段的著色。
◦ 複合材料曲線區段 ID 更加穩定。
◦ 已強化「取代」與「重新定義」鏈工作流程。在取代或修改參照的鏈或迴圈之後，會針對保留在幾何中的區段維持幾何 ID。
• 投影與位移的工作流程改善包括：
◦ 多重選取工作流程現在為預設。
◦ 結束工具、離開「草繪器」環境或切換至其他工具時，會保留預覽幾何。

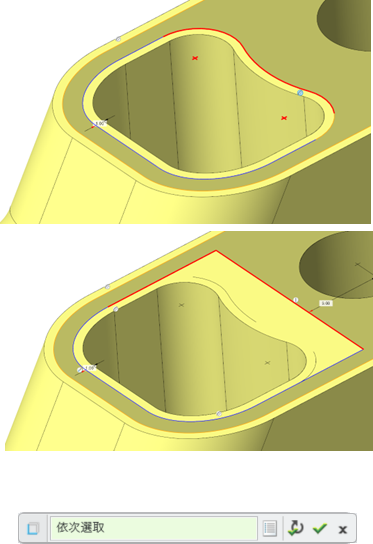

◦ 曲線的鏈選取提供了一組完整的鏈選取方法。
優點
已強化工作流程，並提高可用性和生產力。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
