對於符號的圖元上與法向於圖元放置類型支援
Creo+
使用者介面位置：選取 MBD 中的符號，然後按一下滑鼠右鍵。
描述

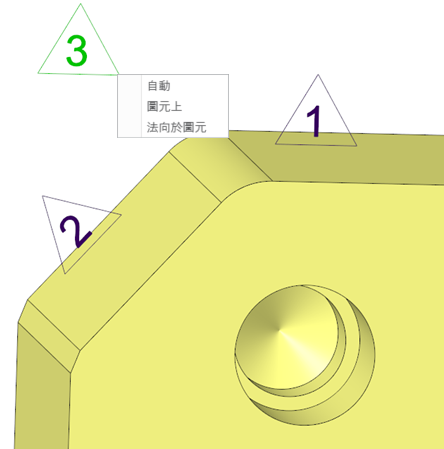

現在，在基於模型的定義 (MBD) 中，您可以將符號直接放置在無導線的曲面上。符號支援下列放置類型：
• 「圖元上」(On Entity) - 符號可直接放置在曲面上，並將自動與使用中註釋平面對齊。您可以手動旋轉符號來調整其定向。
• 「法向於圖元」(Normal to Entity) - 符號會自動垂直 (法向) 於所選曲面放置。
優點
已強化基於模型的定義中符號放置的彈性。
其他資訊
秘訣︰ | 欲支援符號的「圖元上」(On-Entity) 與「法向於圖元」(Normal to Entity) 放置選項，必須在符號的定義中啟用對應的放置屬性。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
