已改善註釋管理
Creo+
使用者介面位置︰

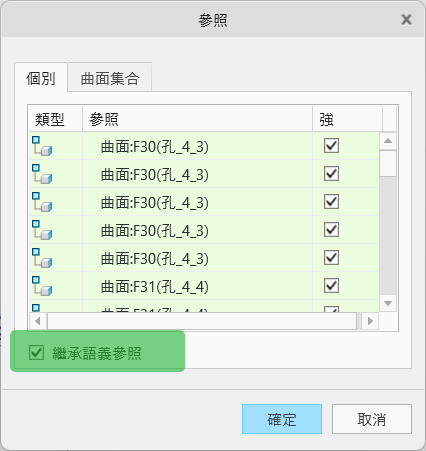

• 獨立註釋與註釋特徵使用者介面的語意參照使用者介面中提供了新核取方塊「繼承語義參照」(Inherit Semantic References)。
• 子註釋的前後關聯選單
視訊
描述

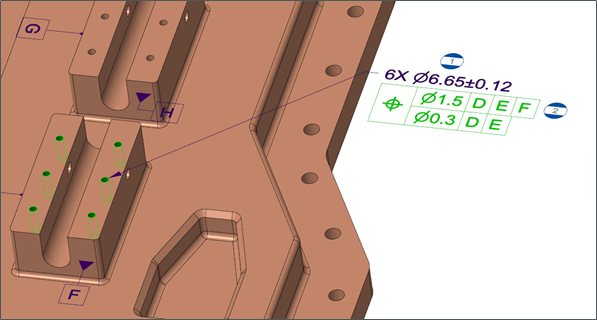

透過此強化功能，當子註釋堆疊或放置為與其他註釋相關時，可自動從其父註釋繼承語義參照。
此強化功能的主要功能包括：
• 當套用至子註釋時，從參照使用者介面或前後關聯選單管理語義參照的繼承。
• 未來對父參照進行的更新會反映在連結的子註釋中。
• 您可以在不破斷繼承的情況下將其他語義參照新增至子註釋。
• 移除任何繼承的參照將會保留剩餘參照，但會移除繼承連結。
之前，手動選取子註釋的參照非常耗時，尤其是在堆疊註釋或將符號關聯至其他註釋時。
語義參照繼承支援：
• 堆疊的註釋。
• 放置為相關或從其他註釋位移的符號或曲面精度符號。
• 獨立與註釋特徵註釋類型。
優點
花在收集語義參照上的時間縮短了，生產力也提高了。
其他資訊
秘訣︰ | • 已將新查詢屬性新增至搜尋工具，以識別具有破斷參照繼承的子註釋。 • 語意參照的繼承僅適用於子註釋，不適用於父註釋。 • 可以使用 inherit_semantic_references 使用者指令更新具有現有子註釋的舊有模型，以繼承其父註釋的語義參照。 |
限制︰ | |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
