在基於模型的定義中建立表格
Creo+
使用者介面位置：按一下 > 群組。
視訊
描述
此強化功能支援在基於模型的定義 (MBD) 中建立簡單表格。
現在，您可以在 MBD 中建立可放置在任何註釋平面或設定為平放在螢幕上的表格。您可像其他支援的註釋一樣將表格指派給組合狀態。
您可以使用下列方法在 MBD 中建立表格：

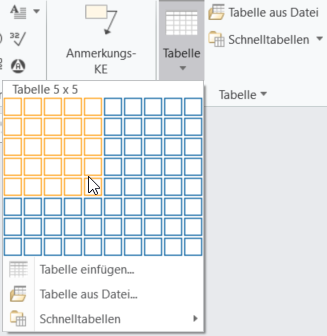

• 使用表格格點或「插入表格」(Insert Table) 指令 - 選取建立空白表格時所需的列數與欄數。
• 從現有檔案擷取表格 - 從支援的檔案格式 (例如 *.CSV、*.XLSX (Excel 試算表) 或 *.tbl 檔案) 擷取預先定義的表格。

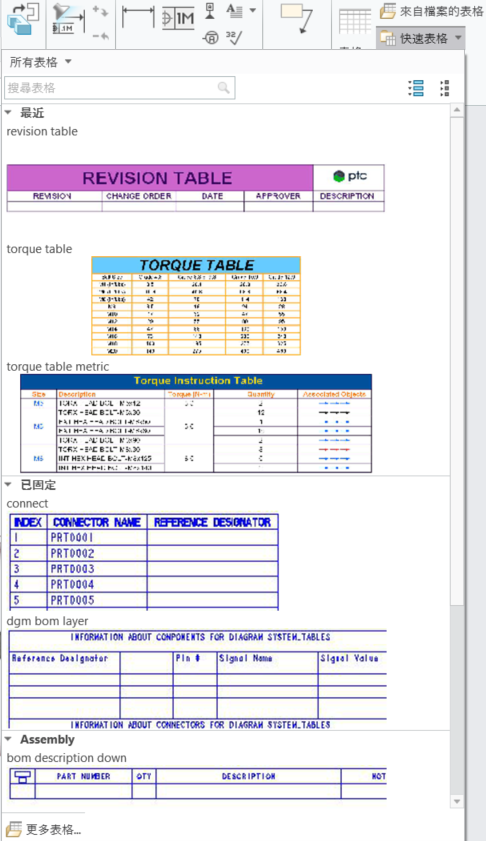

• 從「快速表格」(Quick Tables) 庫中插入表格 - 在表格庫中，您可以預覽系統定義與使用者定義的表格。搜尋並固定要放置在模型中的相關表格。
使用上述任何選項選取表格之後，其會變為附加至游標。然後，您可以針對 MBD 模型中的表格選擇所需放置位置。
優點
MBD 中的表格可讓您快速輕鬆地以表格形式新增及組織工程資料。
其他資訊
秘訣︰ | 可使用 pro_table_dir config.pro 選項定義擷取使用者定義表格的預設路徑。 |
限制︰ | 目前，Creo+ 不支援具有重複區域的表格。當您放置具有重複區域的表格時，會在 MBD 中顯示訊息，且系統會將表格作為簡單表格放置。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
