GD&T Advisor 強化功能：使用意圖曲面集合定義來自相同大小圓柱體的陣列特徵
Creo+
使用者介面位置︰N/A
視訊
描述
之前，在 GD&T Advisor 中定義陣列特徵僅限於在單一 Creo 陣列內建立的圓柱特徵。此限制導致難以將以陣列為基礎的註釋套用至獨立建模的相同大小圓柱體。
現在，GD&T Advisor 支援使用意圖曲面集合定義陣列特徵。當您的設計包含相同大小的圓柱特徵，但這些特徵卻不屬於單一 Creo 陣列的一部份時，您可以在 GD&T Advisor 中使用意圖參照 (例如基準參照特徵) 收集其曲面，並將其作為陣列特徵整體評估。
此強化功能在處理原本未陣列化的重複幾何時，簡化了註釋建立工作流程並提升了彈性。

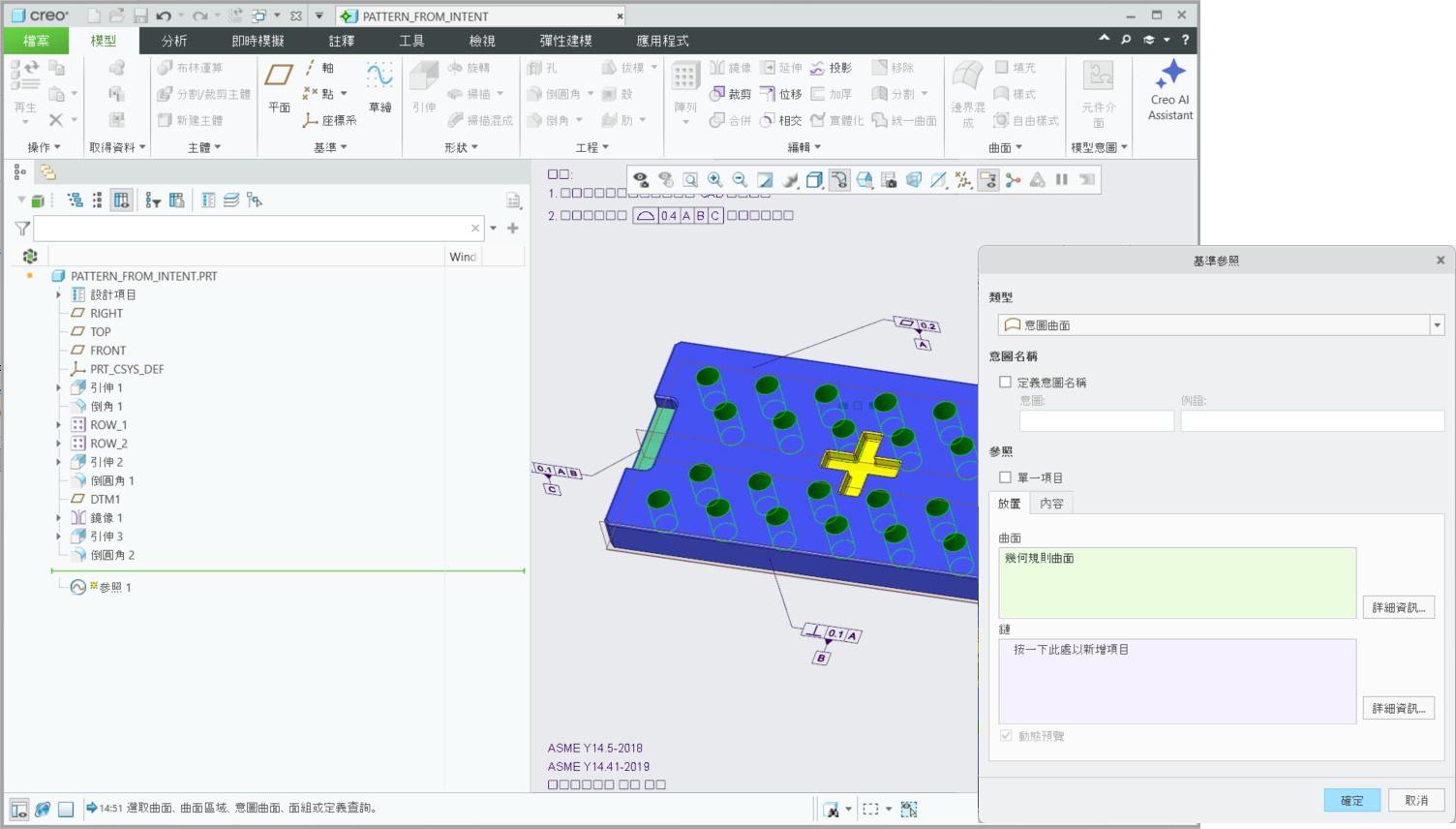

下圖顯示了 GD&T Advisor 如何針對相同大小的圓柱幾何使用意圖曲面集合來定義陣列特徵。
優點
現在，即使在特徵並非使用單一 Creo 陣列所建立的情況下，您也可以針對相同大小的圓柱幾何定義 GD&T Advisor 陣列特徵，此強化功能支援更廣泛的建模情境，包括：
• 多個陣列特徵
• 匯入的幾何
• 使用者定義特徵 (UDF)
• 陣列辨識
其他資訊
秘訣︰ | 無。 |
限制︰ | 在意圖曲面物件內收集的所有圓柱體都必須具有相同大小，才符合在 GD&T Advisor 中作為陣列特徵的資格。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
