一般輪廓公差的改善
Creo+
使用者介面位置：GD&T Advisor 功能區。
視訊
描述
具有語意資訊的一般輪廓公差 (GPT) 現在可在 Creo 中使用。
之前，GPT 以簡單註記表示，且其參數不反映任何內容。
使用 GD&T Advisor 建立的 GPT 現在以幾何公差註釋類型表示，這表示註釋的所有內容也會傳送至其參數。
之前，與一般輪廓相關聯的所有模型曲面都可以著色。但是，實際模型曲面並未作為語意參照新增至註釋。

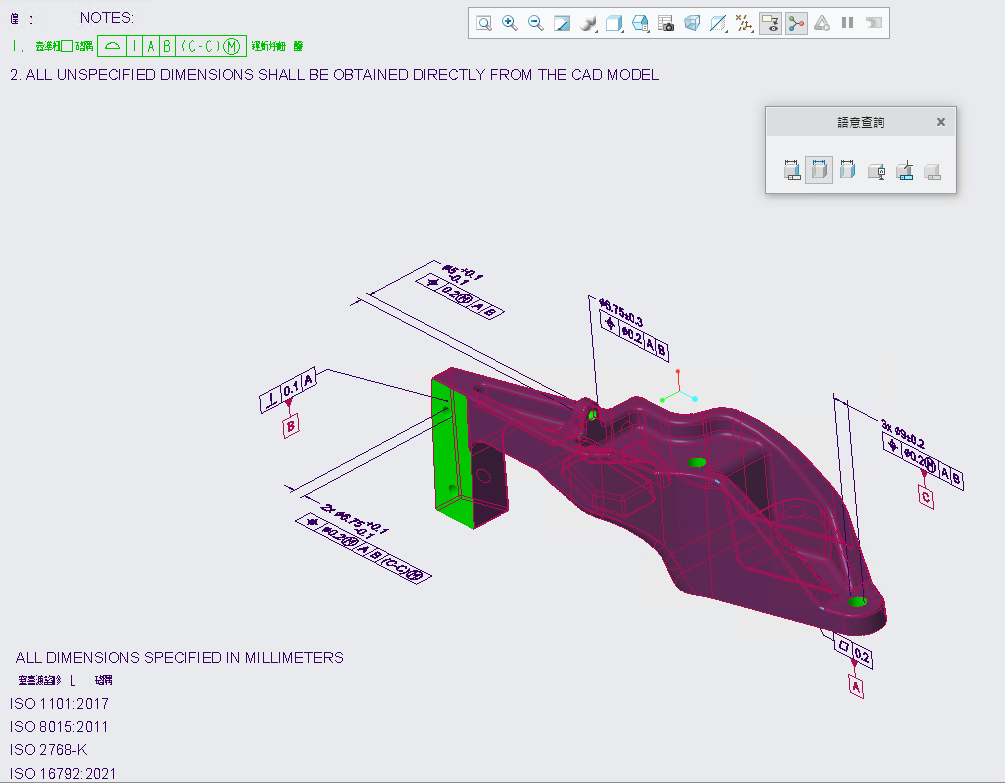

此外，GPT 現在與模型的相關曲面相關聯。這表示未以其他 GD&T 註釋指定的任何模型曲面都將作為語義參照新增至一般輪廓公差。

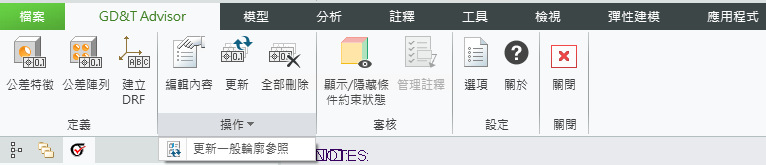

與一般輪廓公差相關聯的語義參照會隨每次模型變更自動更新。但是，您也可以使用 GD&T Advisor 功能區中的新指令「更新一般輪廓參照」(Update General Profile references) 來手動更新 GPT 的語義參照。
優點
使用此強化功能，GPT 現在包含模型中的所有所有相關語義參照。這有助於傳送模型的真正基於模型的定義 (MBD) 狀態，以供下游使用。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 若為非常大的模型，更新語義參照可能會花費更長的時間。如果您要避免發生這種情況，可以使用 GDTAAppOptions.xml 中新增的標籤 Auto-update_Gen_Prof_Refs，來控制將語義參照自動更新為 GPT。 |
