GD&T Advisor 強化功能：ISO 模型的組合簡化孔圖說
Creo+
使用者介面位置︰N/A
視訊
描述
ISO GPS 標準支援多元素孔 (例如埋孔/沉孔或螺紋) 中孔圖說的完整與簡化尺寸結構描述。GD&T Advisor 現在支援 ISO 模型的簡化結構描述 (對於 ASME 模型，已提供支援)。
可以使用在應用程式選項檔案 GDTAAppOptions.xml 中設定為 YES 的新 XML 標籤 Combined_ISO_hole_notes 來啟用組合簡化孔圖說。
ISO 使用者可以使用此選項為其孔特徵指定圖說，同時確保多個規格以組合方式顯示。

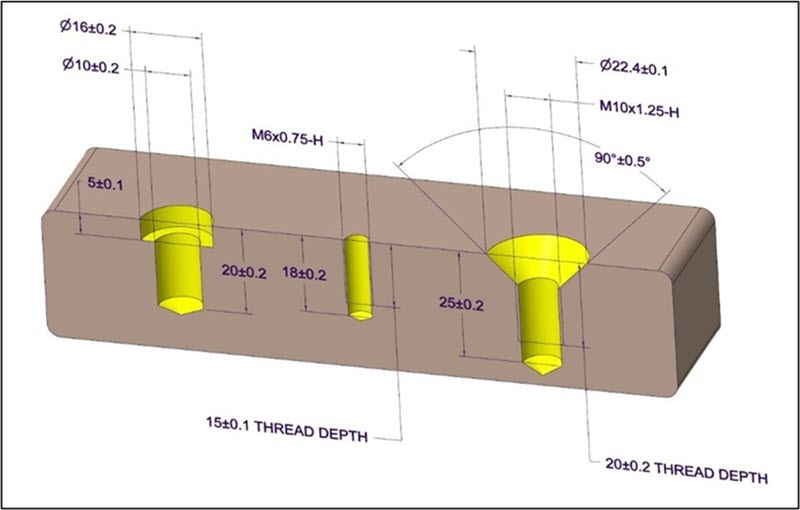

Combined_ISO_hole_notes = No

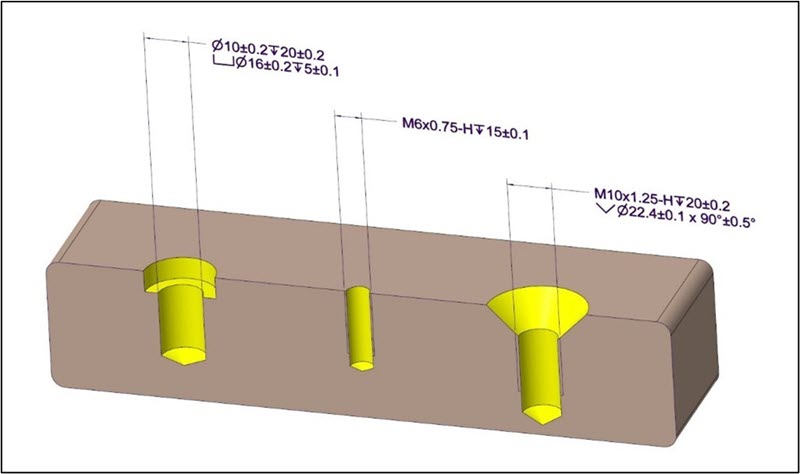

Combined_ISO_hole_notes = Yes
優點
孔圖說的可讀性提高、「基於模型的定義」模型中註釋的雜亂程度降低，而且在符合 ISO 標準方面也已改善。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 如果將新 XML 選項 Combined_ISO_hole_notes 設定為 NO，具有現有孔圖說的舊有模型會繼續顯示完整的尺寸結構描述。若設定為 YES，GD&T Advisor 會在驗證期間更新孔圖說結構描述。 |
