ECAD 前後關聯資料總管強化功能
Creo+
使用者介面位置：在 ECAD 組件中，按一下 >
「ECAD 前後關聯資料總管」(ECAD Context Data Explorer)。
「ECAD 前後關聯資料總管」(ECAD Context Data Explorer)。視訊
描述

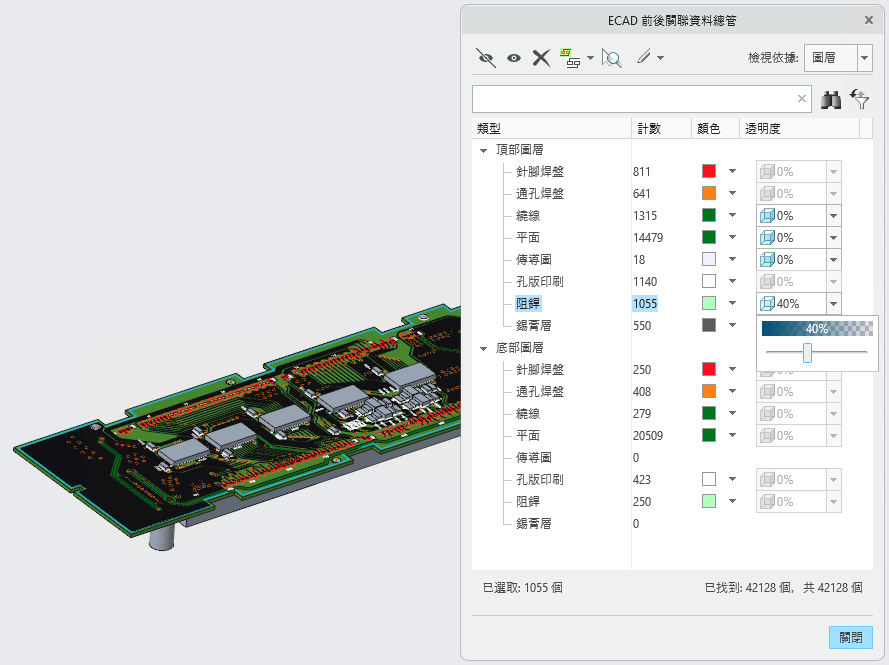

ECAD 前後關聯資料總管新增了兩欄，一欄用於顏色，一欄用於設定透明度：
• 顏色可套用至 ECAD 圖層及電網內的圖元。新增了混合狀態來顯示特定圖層可以有多種顏色套用至其上的圖元。您可透過為整個圖層選取一種顏色來進行變更。
• 可以對曲面與面組表示進行透明度控制。透明度控制可讓您針對使用所支援表示的任何 ECAD 圖層，選擇從 0% 到 100% 的不透明度值。當圖層彼此重疊或覆蓋了您想要看到的電路板幾何時，此功能很有用。
優點
• 在透明度的協助下，重疊 ECAD 圖層的視覺化效果已改善。
• ECAD 圖層顏色更加顯而易見。
• 圖層顏色標記更加明晰。
其他資訊
秘訣︰ | 無。 |
限制︰ | 透明度僅適用於曲面與面組表示。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
