強化了標注平面從 Creo Elements Direct 到 Creo 的轉移
Creo+
使用者介面位置︰N/A
視訊
描述
爆炸視圖和已移除零件可與標注平面相關聯 (使用 Creo Elements/Direct 中的 > 控制)。將 Creo Elements/Direct 組件匯入至 Creo+ 時，標注平面定義會平移，且可在組合狀態下檢視。之前，與標注平面相關的組合狀態不包含爆炸視圖與已移除零件資訊。

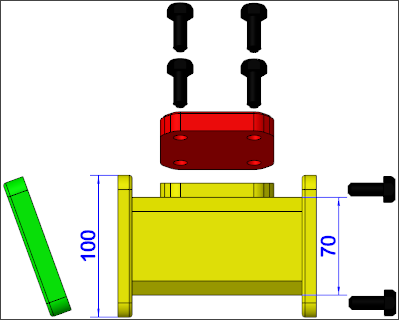

下圖顯示含有標注平面的已匯入模型
優點
已改善 Creo+ 與 Creo Elements/Direct 之間的互通性。
標注平面可用於傳遞基於模型的定義 (MBD) 資訊。此強化功能支援在 Creo Elements/Direct 與 Creo+ 之間進行清晰的 MBD 通訊。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
